Датчики тока

Датчики тока необходимы во многих приложениях. Они часто используются в подсчетах для определения потребления энергии отдельными арендаторами. Они также могут помочь с регулированием объектов, предоставляя информацию о том, сколько энергии используется и когда, с целью снижения затраты и повышения уровня энергоэффективности.

Датчики тока, также обычно называемые трансформаторами тока, представляют собой устройства, которые измеряют ток, протекающий по проводу, с помощью магнитного поля для обнаружения тока и генерации пропорционального выходного сигнала. Они используются как с переменным, так и с постоянным током. Датчики тока позволяют пассивно измерять ток, никоим образом не прерывая цепь. Они размещаются вокруг проводника, ток которого мы хотим измерить.

Когда ток течет через проводник, он создает пропорциональное магнитное поле вокруг проводника. Трансформаторы тока используют это магнитное поле для измерения тока. Если датчик предназначен для измерения переменного тока, часто используется индукционная технология. Трансформаторы тока могут повышать, понижать или поддерживать постоянный ток. Датчики повышающего или понижающего тока часто называют трансформаторами. Датчики обычно состоят из двух катушек. Катушка, по которой проходит ток, называется первичной обмоткой, а катушка, в которой индуцируется напряжение, называется вторичной обмоткой. Для многих трансформаторов тока, проводник, вокруг которого установлен трансформатор тока, служит первичной обмоткой, а вторичная обмотка находится внутри трансформатора. Сердечник, на который намотана вторичная обмотка, зависит от того, для работы с чем предназначен датчик.

Датчики постоянного и переменного тока

Сквозные датчики переменного и постоянного тока - лучшие в своем классе устройства для использования с измерителями мощности, устройствами памяти и высокопроизводительными осциллографами.

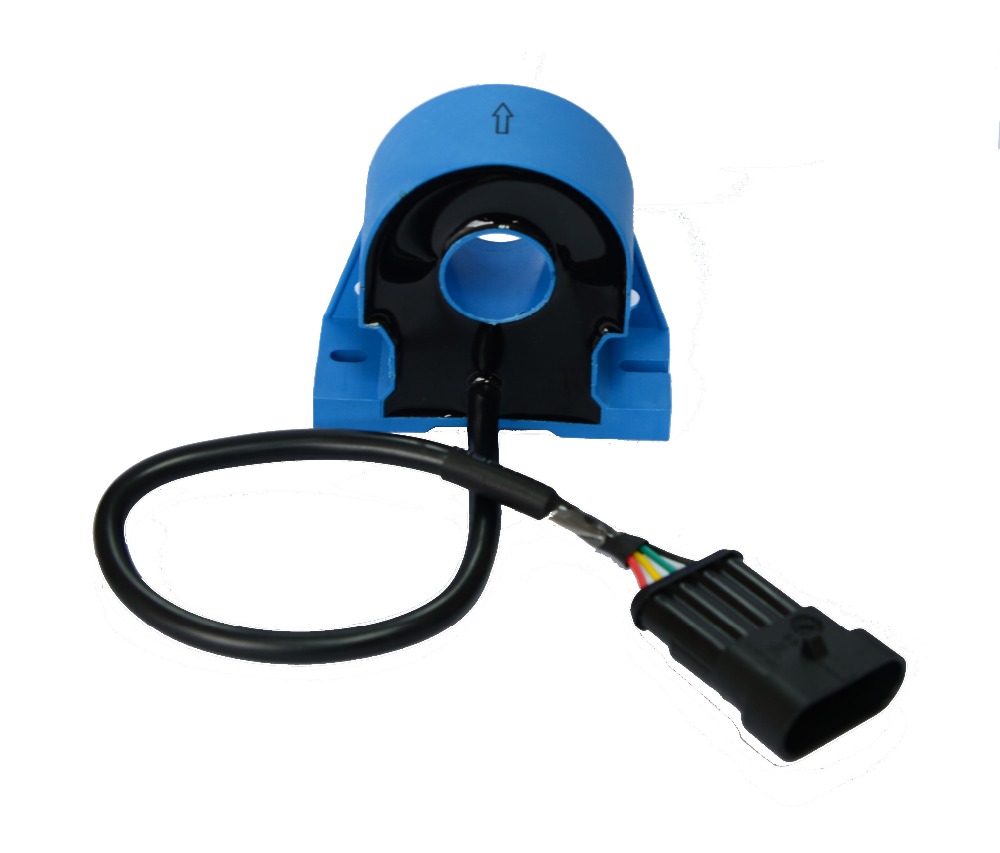

Датчик постоянного тока

CT6863 - это датчик постоянного тока до 500 кГц / 200 А, который идеально подходит для регистрации токовых сигналов от импульсных источников питания, инверторов, стабилизаторов питания.

Ключевые особенности датчиков постоянного тока:

• Сверхвысокая точность, точность амплитуды ± 0,05%, точность фазы ± 0,2
• Широкая полоса пропускания от постоянного тока до 500 кГц, отличные частотные характеристики
• Применения в области электрических и гибридных электромобилей.
• Широкий диапазон рабочих температур (от -30 C до 85 C) подходит для использования в автомобилях.
• Идеально подходит для оценки выработки солнечной энергии и топливных элементов для измерения заряда и разряда аккумуляторов и вторичной обмотки инверторов.
• Разработаны для наблюдения за осциллограммами, которые будут использоваться с осциллографами или устройствами памяти

Переменный ток изменяет потенциал, что заставляет магнитное поле непрерывно сжиматься и расширяться. В датчике переменного тока провод наматывается на сердечник. Магнитное поле, создаваемое током, протекающим через ваш проводник, индуцирует пропорциональный ток или напряжение в проводе, который находится внутри датчика тока. Затем датчик выдает определенное напряжение или ток, которые измеритель, подключенный к датчику, может считывать и преобразовывать в величину тока, протекающего по проводнику.

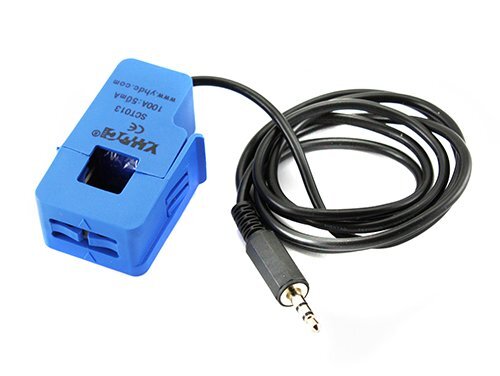

Датчик переменного тока

Датчики измерения тока

В настоящее время во многих приложениях, включая промышленное оборудование, все чаще используются датчики измерения тока.

Для промышленного оборудования часто требуется изоляция для обнаружения тока, и есть три метода решения; шунтирующий резистор и развязывающий усилитель или развязывающий АЦП, датчик тока с сердечником и датчик тока без сердечника (датчик тока IC). Существующие методы измерения обычно классифицируются по этим трем категориям:

? Шунтирующий резистор и развязывающий усилитель / развязывающий АЦП подходит для клиентов, которые хотят точно определять уровень микротока (менее 10 А) с большим магнитным полем возмущения, где тепловыделение не является проблемой.

? Обычный датчик тока без сердечника подходит для приложений, которые требуют небольших размеров в небольших устройствах, а также для приложений, требующих более низкой стоимости, чем точность обнаружения.

? Феррозондовый метод из датчика тока  сердечником  состоит из магнитопровода и катушки зонда. Катушка зонда приводится в действие высокочастотным переменным током и используется в качестве датчика. Таким образом, у него есть преимущество в том, что практически не происходит смещение независимо от температуры.
