ЦЕНТРЫ ДЛЯ ОБРАБОТКИ МЕТАЛЛА ОТ WILLEMIN-MACODEL. МОДЕЛИ 508JIG И 508MT 2X1000

Область металлообработки предусматривает применение станков разного назначения. От технологичности, производительности, точности обработки напрямую зависит качество и возможности использования готового изделия. Именно поэтому к металлообрабатывающему оборудованию со временем предъявляются все более высокие требования.

Учитывая растущие запросы современной промышленности, швейцарский производитель Willemin-Macodel SA предлагает новые, более совершенные продукты. Компания динамично модернизирует и развивает свой ассортимент, предлагая в одной линейке разные модификации оборудования. Например, Willemin Macodel 528JIGM, 528S, 528MTV и пр. К одному семейству станков принадлежат и обрабатывающие центры моделей 508MT 2X1000 и 508JIG.

Металлообрабатывающий центр 508MT 2X1000

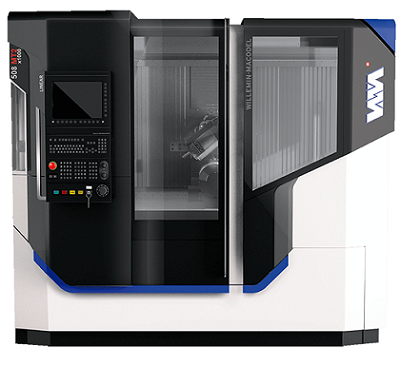

6-10-осевой обрабатывающий центр 508MT2X1000



Станок с числовым программным управлением модели 508MT 2X1000 рассчитан на выполнение сложных многоосевых операций для изготовления изделий из прутка с размерами в диаметре 65мм. Он оборудован вертикально установленным шпинделем, закрепленным в В-осевом направлении, а также высокоточным делителем, работающим со скоростью 3 тысячи оборотов в минуту и смонтированным по А-оси.

Основные технические характеристики:

  • частота оборотов при фрезерной металлообработке – max 42 тыс.об/мин;
  • скорость шпиндельного узла с приводом – не более 30 тыс.об/мин;
  • интерфейс HSK-Е40, HSK-А40 или Capto С4;
  • вращение в А-осевом направлении – max 3 тыс.об/мин;
  • частота оборотов шпинделя датчика по C-оси – max 8 тыс.об/мин;
  • диапазон углов перемещения в B-осевом направлении – -45°…+115°;
  • количество инструментов, размещаемых в магазине, – 48 шт. (опционально 72).

Металлообрабатывающий центр Willemin Macodel 508 MT 2X1000 обладает высокой гибкостью и уровнем производительности. С помощью способной поворачиваться и фиксироваться в двух положениях головки можно производить различные вспомогательные действия. Для программирования рабочих параметров станка предусмотрена установка стойки ЧПУ модели 31i-B 515 с 15-дюймовым дисплеем производства компании Fanuc.

Использование технических инноваций  при изготовлении модели 508MT2 X1000 позволило создать высокотехнологичное, прецизионное оборудование. Оно может использоваться для изготовления изделий, к которым предъявляются повышенные требования относительно качества и точности размеров. Например, для применения в медицинской, аэрокосмической, часовой промышленности.

Металлообрабатывающий центр 508 JIG

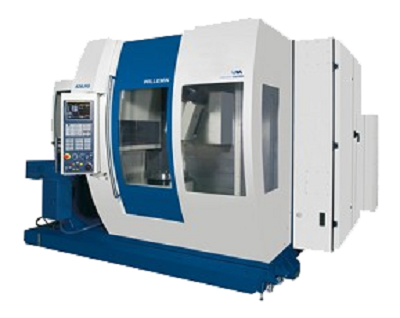

Обрабатывающий центр 508JIG



Модель  Willemin Macodel 508 JIG – еще один представитель продуктовой линейки Willemin Macodel, отвечающий всем  требованиям современного производства. Это вертикальный 5-осевой обрабатывающий центр, работающий посредством ЧПУ версии 31i-B5 японского производства. ЧПУ-стойка обеспечивает одновременное управление 5-ю осями. Станок производит фрезерные и сверлильные операции посредством метода обработки резанием. Работает с заготовками из черного и цветного металла.

Одним из главных достоинств центра является высокая точность перемещений, равная 0,0001 мм, и соответственно такая же точность обработки. Другие технические параметры станочного оборудования:

  • перемещение по осям X/Y/Z – 800/500/630мм;
  • частота вращения приводного шпиндельного узла – 16 тыс.об/мин;
  • угол  поворота стола по С-оси – ± 360˚;
  • приводной блок – моментный двигатель;
  • интерфейс – HSK-А63;
  • угловое перемещение инструмента в В-осевом направлении – 0°…110°;
  • частота вращения рабочего стола по оси С – 100об/мин;
  • количество инструментов в магазине – 24 шт.

Помимо стандартной комплектации, металлообрабатывающий центр может дополняться станцией очистки СОЖ, устройством для автоматического контролирования выхода из строя инструмента, приспособлением для настройки инструмента. Конструктивное и техническое решение 508 JIG позволяет обеспечивать практически идеальную прямолинейность, перпендикулярность и повторяемость позиционирования.
