ДРАЙВЕРЫ G201X И G210X ДЛЯ УПРАВЛЕНИЯ ЭЛЕКТРОДВИГАТЕЛЯМИ

Блоки управления (называемые также драйверами) моделей G201X и G210X – одни из многих продуктов американской компании Geckodrive Inc. Созданное в 1999 году предприятие специализируется на производстве приводов для шаговых и сервоприводных устройств. Характерная особенность компании состоит в разработке, изготовлении и тестировании всех продуктов полностью собственными силами без привлечения сторонних организаций. Это обеспечивает абсолютный контроль качества на каждом производственном этапе, а также сокращает сроки выполнения и поставки заказа.

Драйвер модели G201X

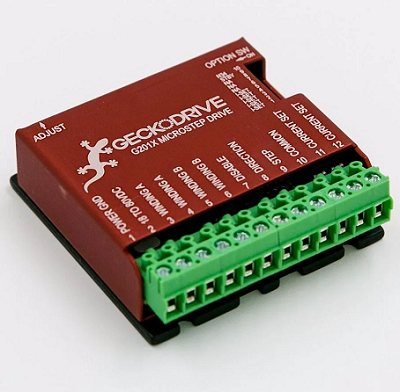

Блок управления G201X



Электронный блок Geckodrive G201X разработан для эффективного и недорогого управления биполярным шаговым двигателем. Это стало возможным благодаря конструкции микросхемы CPLD (ПЛИС). Согласно новому решению большая часть ранее аналоговых операций перенесена на встроенное ПО. В то же время сохранена секция питания с двумя Н-мостами. МОП-транзисторы большого размера могут легко управлять шаговым двигателем с параметрами до 7А и 80 В постоянного тока. Простые в использовании функции, такие как:

  • DIP-переключатель для пользовательских настроек,
  • светодиоды-индикаторы для быстрой диагностики правильной функции,
  • универсальный общий вход,

обеспечивают простоту настройки и мощный пакет. При собственном разрешении в десять микрошагов G201X не требует чрезвычайно высоких входных частот для работы на большой скорости. При этом драйвер обеспечивает достаточное разрешение, чтобы соответствовать точности большинства шаговых двигателей (+/- 5% от одного полного шага).

Настраиваемый регулятор плавности хода на низких частотах компенсирует нелинейность двигателя в низкочастотном диапазоне, в то время как компенсация резонанса средней полосы обеспечивает надежную передачу крутящего момента в области ее выпадения.

Модель G201X – это также замена устаревшей версии G201, которая была первым устройством компании для управления шаговым двигателем. На все элементы управления электромотором Geckodrive предоставляется трехлетняя гарантия и бесплатная техническая поддержка в США.

Драйвер модели G210X

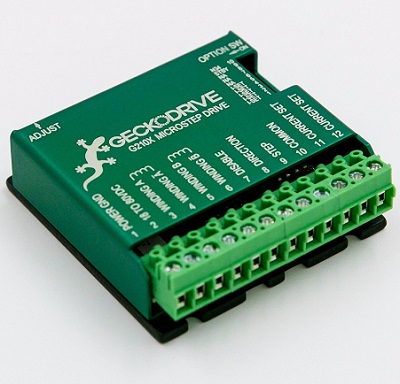

Блок управления G210X



Управляющий блок Geckodrive G210X – модификация драйвера G201X. Предназначен для аналогичных функций – управления работой шагового двигателя. Модель в большей степени конструктивно идентична решению G201X. Она также является усовершенствованной версией драйвера G210 – первого продукта для управления шаговым двигателем с умножением импульсов. Тем не менее электронный привод G210X имеет свои особенности. Если драйвер G201Х работает исключительно с микрошагом 1/10, то модификация G210X имеет четыре варианта разрешения:

  • полный шаг;
  • полушаг;
  • пять микрошагов;
  • десять микрошагов.

Будучи полностью уверенным в качестве и надежности фирменных электронных устройств, американский производитель предоставляет трехлетние гарантии и на этот блок управления. Подобный гарантийный срок является самым длительным среди аналогичного спектра продукции, представленной на мировом отраслевом рынке.
