ЭЛЕКТРОМЕХАНИЧЕСКИЕ РЕЛЕ ЛИНЕЙКИ RELOG

Для задач коммутации нагрузки устанавливают разные типы электрических аппаратов. Реле – одно из наиболее распространенных устройств, участвующих в процессах автоматизации, обеспечения безопасности и электрического питания. На изготовлении этого типа продуктов специализируется компания EAW Relaistechnik GmbH (Германия).

Основанное в 1926 году предприятие в настоящее время предлагает многотысячный ассортимент релейных устройств и других электрических аппаратов. В составе продуктовой линейки электромеханические реле, индикаторные переключатели, реле времени Relog, системы охранной сигнализации MBA, переключатели SM2.

Основные особенности реле Relog

В целом, Relog – это система современных электромеханических переключающих реле, которая по своим электрическим и структурным параметрам полностью отвечает требованиям современных промышленных систем управления. Реле Relog предназначено для промышленных предприятий, где критически важна надежная коммутация нагрузок и необходимы устройства с длительным ресурсом эксплуатации.

На выбор потребителю предлагаются модели с различным управляющим напряжением, конструкцией и количеством контактов, а также с разными вариантами сигнализации. Переключающие реле для системы Relog поставляются в корпусах со штекерным соединением. Электромеханические релейные устройства представлены следующими аппаратами:

• повторного включения;
• устройства переключения;
• сигнальные модели.

Реле повторного включения поставляется в комплекте со штекерной розеткой, адаптером для фиксации на верхней планке или адаптером для винтового крепления. Устройства оснащаются целевой или сплошной крышкой из металла или пластика, выполняются с классом защиты IP 40, имеют 4 или 8 переключающих контактов, включая одинарные либо сдвоенные.

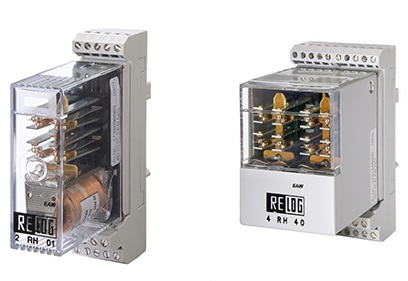

Реле переключения представлены моделями RH04, RH32, RH33, RH34 для использования в машиностроении и технике управления. Работают на постоянном или переменном токе. Благодаря конструктивному типу (конструкция с закрытым корпусом) RH32 может применяться в сложных промышленных условиях с уровнем загрязнения 3. Закрытая конструкция предотвращает попадание воздуха извне на контакты, не содержащие кадмия.

Сигнальное реле представлено версией RA70 с пятью разными вариантами контактов. Предназначено для сигнализации и мониторинга условий эксплуатации, перебоев и сбоев в производстве, распределения энергии на промышленных установках. Примерами могут быть неисправности двигателей, трансформаторов, генераторов и пр.

Широкий выбор коммутирующих аппаратов позволяет найти решение для большинства применений. Релейные устройства системы Relog, включая реле Relog 2RH30, отлично подходят для применения в небольших системах автоматизации, для различных задач управления, таких как координирование работы машин, портовых кранов, лифтов, энергогенерирующих и распределительных установок и пр.

Конструкция релейных устройств

Приводной и переключающий элементы реле расположены на выводной раме, выполненной из формовочного материала. Приводной компонент представляет собой якорь защелкивающегося типа из железа (для постоянного тока) или из специального сплава с поверхностным защитным покрытием (для переменного тока). Контакты реле и клеммы катушки выполнены в виде вставных пластин.

Привод и система переключения снабжены прозрачной крышкой для ПК, которая позволяет контролировать контактные элементы. Коммутационные аппараты также могут оснащаться диодом свободного хода типа GP02 40 (обратное напряжение 4 кВ), расположенным между клеммными соединениями 1.7 (катод) и 3.7 (анод).

Отдельные модели Relog реле оснащаются:

• индикатором целевого значения рабочего тока (сигнализирует о том, что реле находится в рабочем состоянии);
• устройством замкнутого контура (сигнализирует о том, что реле находится в исходном состоянии);
• сбрасываемым индикатором падения напряжения (за исключением степени защиты IP 50).

Для двухкомпонентных реле 4 RH две релейные системы электрически и механически объединены так, чтобы совместно переключать все 8 контактов. Эти релейные аппараты закрыты металлической крышкой, соединенной с двумя ведущими заземляющими вставными пластинами. Прозрачная вставка в крышке позволяет контролировать контактные элементы.
