ПРОГРАММИРУЕМЫЙ КОНТРОЛЛЕР МОДЕЛИ SMH 2G

Автоматизация рабочих процессов и функционирования инженерных систем – основа современного производства и эксплуатации зданий. Программируемые контроллеры, как средства управления, широко используются на объектах разного назначения. Разработкой этого типа оборудования занимается компания Segnetics – российский производитель передовых продуктов в области автоматизации. Предприятие ориентировано на создание высокотехнологичных, гибких и надежных ПЛК с полным производством в России.

Назначение и основные особенности

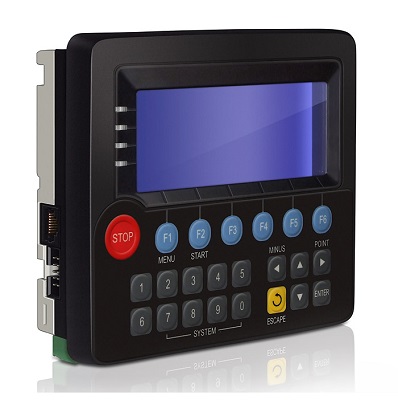

Контроллер SMH 2G



Разработанный как продолжение ПЛК SMH2010 – простого и надежного устройства 2004 года выпуска, контроллер SMH 2G приобрел множество новшеств. Назначение электронного устройства состоит в управлении рабочими процессами на производстве, а также инженерными системами зданий. В зависимости от комплектации, контроллер может использоваться как панель оператора или как полноценный ПЛК с возможностью создания пользовательских программ. Основные особенности и отличия SMH 2G от SMH2010:

  • модульная конфигурация с возможностью увеличения количества вводов и выводов посредством модулей МС и MR;
  • способность работать в сетях связи Lonworks, Modbus, Ethernet;
  • установка процессора Atmega 256;
  • интеграция независимого от сетевого питания модуля большим объемом памяти, равным 316 Кбайт;
  • возможность свободного программирования посредством SM Logix и SM Constructor;
  • класс защиты фронтальной панели IP 54 или IP 65, задней части прибора IP 20;
  • доступность функций сохранения и переноса проектов FBD без использования ПК, за счет модулей памяти;
  • работа как в роли ведомого, так и в качестве ведущего устройства, в зависимости от задач автоматизации.

Наличие энергонезависимой памяти позволяет при необходимости осуществлять перезапись данных в количестве до 1010 циклов. Кроме того, контроллер полностью совместим с моделями SMH 2010C и Pixel, что позволяет работать в одной программной среде и не создавать новые пользовательские программы. При дополнительном расширении ПЛК за счет присоединяемых модулей контроллер SMH 2G 4222 01 2 не нужно разбирать, демонтировать и переустанавливать. Это упрощает и делает более эффективной эксплуатацию.

Основные компоненты контроллера

В связи с тем, что SMH 2G может использоваться в качестве панели оператора, немаловажное значение имеет его наружная эргономика. Монохромный графический дисплей (тип STN) с разрешающей способностью 192х64 точек и диагональю 4.1" по сравнению с экраном SMH 2010C намного функциональнее и информативнее. Он позволяет демонстрировать графики процессов, текстовую информацию, объекты визуализации.

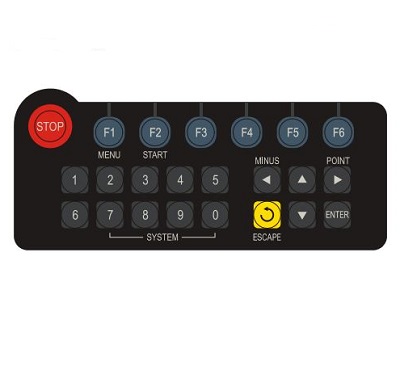

Внешний вид клавиатуры SMH 2G



Клавиатура ПЛК содержит 23 клавиши, которые при переходе в сервисный режим обеспечивают навигацию по системному меню, а также позволяют изменять его параметры. Кнопки служат для отмены или подтверждения действий, ввода команды, перемещения курсора и других функций. При прикладном проекте предусмотрена автоматическая блокировка клавиатуры.

Дополнительно, для большей наглядности и информативности контроллер оснащен четырьмя светодиодными индикаторами, находящимися на фронтальной стороне ПЛК. Они работают по системе "включено-выключено" и управляются программой FBD.

Монтаж контроллера SMH 2G 4222 01 2 может производиться несколькими способами. Стандартно предусмотрена установка ПЛК в дверцу шкафа с фиксацией 4 крепёжными элементами, которые поставляются в комплекте с устройством. При наличии модуля МС возможна установка на DIN-рейку или панель.

В связи с непрерывным развитием фирменных продуктов, поиском более совершенных и функциональных решений, компанией Segnetics в 2017 году был представлен новый контроллер четвертого поколения SMH 4G. ПЛК стал логичным продолжением SMH 2G, в связи с чем последний был снят с производства. Несмотря на это, данная версия электронного устройства до сих пор широко применяется в средствах автоматизации. Причина этому – надежность, функциональность, простое использование, длительный срок эксплуатации.
