РЕЗИСТОРЫ DANOTHERM: НАЗНАЧЕНИЕ, ОСОБЕННОСТИ, ПРИМЕНЕНИЕ

Датская компания Danotherm Electric – узкоспециализированный разработчик и поставщик силовых резисторов широкого применения. Создана более ста лет назад в 1919 году и на сегодня является одним из мировых поставщиков этой группы продукции. Начиная с 2006 года, предприятие входит в состав группы NIBE Group, с момента приобретения всех акций Danotherm Electric компанией NIBE Industrier AB. Это позволило датскому производству значительно расширить географию фирменных поставок и обеспечить собственное присутствие на мировом отраслевом рынке.

Назначение силовых резисторов

Тяговый тормозной резистор Danotherm



Резистор – это пассивный компонент, который оказывает влияние на параметры тока и напряжения в электрической цепи. Характеризуется величиной сопротивления, измеряемого в Омах в честь немецкого ученого Георга Ома. Согласно известному в физике закону Ома ток в проводе прямо пропорционален приложенному напряжению и обратно пропорционален сопротивлению этого провода.

Силовой резистор, в том числе модель Danotherm CAH 150 CH 411 3R3, представляет собой резисторное устройство, способное рассеивать относительно высокую мощность. Пассивные компоненты этого типа широко используются в приложениях, где необходимо непрерывно рассеивать высокую мощность или где силовая нагрузка очень высока, но в этом случае в течение непродолжительного времени. Проще говоря, резистор управляет напряжением, током или обоими параметрами в электрической цепи.

Технические и конструктивные особенности

Металлические сплавы – наиболее распространенный материал, который используется для изготовления резисторов Danotherm. Устройство может представлять собой провод, намотанный на опору, или может быть выполнено в виде самонесущего элемента. Для производства используют металлический лист, на котором нанесен рисунок. Некоторые резисторы изготавливаются из токопроводящей фольги (толстых пленок).

Резисторный элемент (проводник) может размещаться на подложке. Например, как проволочный резистор, оснащенный керамической подложкой, на которую намотан провод. Концы резисторного компонента подключены к электрическим клеммам. Устройства в другом конструктивном исполнении имеют корпус, в который находятся элементы резистора. Некоторые типы пассивных компонентов содержат теплопроводящий наполнитель для отвода тепла наружу, которое генерируется в резистивном элементе.

Монтажные требования при установке резисторов:

  • минимальное расстояние между двумя резисторными устройствами с естественным воздушным охлаждением – 400 мм;
  • минимальное расстояние между резистором с воздушным охлаждением и другим соседним компонентом – 200 мм;
  • максимально допустимая высота установки без снижения номинальной мощности – до 1000 метров.

Максимально допустимая температура резистора зависит от технологии, применения, директивы и используемых материалов. Так, соединительный кабель может нагреваться с помощью резистора, поэтому его уровень нагрева определяет температурное ограничение. Керамические резисторы с проволочной обмоткой, как правило, имеют максимальную температуру 350 °C. Для типов с алюминиевым корпусом, в том числе для Danotherm F2, температура не должна превышать 375°C в соответствии с нормативным требованием 0508 UL. Некоторые компоненты ограничены температурой активных элементов, равной 500-650 °C.

Чтобы удостовериться в работоспособности резистора, его тестируют, определяя величину сопротивления. Все компоненты производятся с установленным номинальным значением Ом, которое указывается на резисторе. Разница, выражаемая в процентах, характеризует допустимое отклонение. Сопротивление определяют с помощью электронного мультиметра Для более точных измерений используются 4-точечные омметры или мост Уитстона.

Область применения

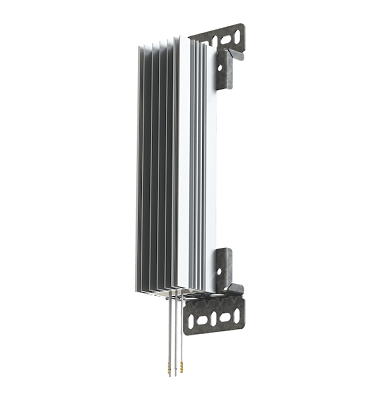

Резистор Danotherm с ковекционным охлаждением



Резисторы Danotherm, включая Danotherm ZRI 55 500 034 24R, имеют огромное прикладное применение. Они используются в качестве:

  • тормозных резисторов;
  • компонентов для ограничения пускового тока в электрических цепях;
  • устройств, распределяющих напряжение в батареях конденсаторов;
  • резисторов сброса энергии в ветряных турбинах;
  • фильтрующих пассивных компонентов в электронных инверторах;
  • устройств для предварительного намагничивания для силовых трансформаторов;
  • резисторов заземления нейтрали в распределительных станциях.

Пассивные электрические компоненты Danotherm также задействуются в тестовых или измерительных операциях, что позволяет проверять состояние электрической цепи. Многие силовые резисторы используются в системах привода для защиты электрической системы от высоких уровней напряжения при торможении.

При этом для каждого конкретного приложения необходимо правильно подобрать модель, исходя из ряда факторов. При выборе электрического компонента учитывают сопротивление, рабочее напряжение, профиль нагрузки (зависимость мощности от времени). Также важны способ охлаждения, тип соединения, степень защиты от проникновения, условия окружающей среды. Кроме того, может потребоваться дополнительная информация, касающаяся размеров электрических клемм, вспомогательных систем, в том числе температурных датчиков, прессостатов и других.
