ТЕХНОЛОГИЯ TRUECUT ДЛЯ ЗАБОРА ПРОБ ОТ КОМПАНИИ CLIF MOCK

Компания Clif Mock (США) разрабатывает специализированные продукты для функций измерения, контроля, анализа и регулирования характеристик жидкостей и газов в области забора проб. Является прямым партнером предприятий нефтегазовой индустрии. Продуктовая линейка Clif Mock включает полный перечень технических устройств для пробоотборного процесса, начиная с датчиков и заканчивая многокомпонентными системами и электронными приборами. Одной из самых известных разработок компании стала технология TrueCut для забора жидких проб.

Основные компоненты

Пробоотборное устройство TrueCut было изобретено более шестидесяти лет назад. Несмотря на это технология остается востребованной и на сегодняшний день. Решение TrueCut предназначено для отбора проб обычных сырых масел, конденсатов и продуктов нефтепереработки с вязкостью ниже 350сСт и манометрическим давлением до 103 бара. Основными функциональными компонентами системы являются:

• пробоотборник Clif Mock С-серии;
• контроллер CD.

Пробоотборное устройство (или зонд) – это изокинетический встроенный пробоотборник, не требующий для работы ни воздуха, ни гидравлики. Зонд приводится в действие электрическим импульсом от контроллера и использует существующее давление в трубопроводе для заполнения камеры для наполнения технологической жидкости. При вращении окна образец отбирается в ее естественном состоянии и подается под давлением трубопровода в емкость.

Подобная технология гарантирует, что отбираемая жидкость будет хорошо перемешана и однородна, поскольку проба собирается непосредственно из жидкостного потока. При этом его линейная скорость или направление не изменяется.

Пробоотборник С-линейки предлагается в двух моделях:

• C21 – собирает одну пробу объемом 1,5 см3 за один поворот на 360˚;
• C22 – собирает две пробы объемом 3 см3 при повороте на 360˚.

Каждая модель доступна в следующих диапазонах рабочего давления:

• 0,7–3,4 бара;
• 3,4–13,4 бара;
• 13,4–103 бара при условии установки клапана, выравнивающего параметры давления Clif Mock PEV 3C.

Пробоотборные зонды подходят для труб диаметром от 2–48 дюймов. Длина устройств предлагается в диапазоне 5,13–35,13 дюйма.

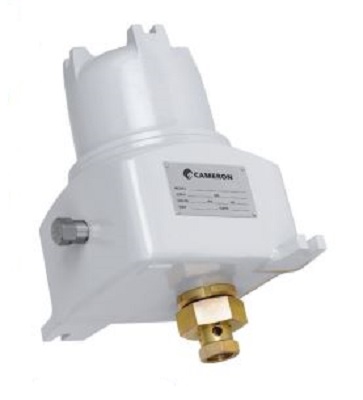

Контроллерное устройство CD-линейки управляет частотой забора образцов. Оснащен внутренним двигателем 9В постоянного тока, который поворачивает пробоотборник на 180° между отборами образцов. Это позволяет набирать жидкость два раза за полный оборот. Контроллеры легко крепятся к пробоотборнику в трубопроводе и не требуют другого монтажного оборудования. Устройства доступны в четырех различных конфигурациях: для управления процессом отбора проб с помощью подсчета импульсов, синхронизации или ритмизации с компьютера или ПЛК. Одна конфигурация может быть использована для запуска аварийного сигнала, сообщающего о потере питания, входного сигнала или отказе двигателя.

Дополнительные принадлежности

Для облегчения установки, расширения функциональности, простого демонтажа и иной оптимизации технологии компания Clif Mock предоставляет следующие устройства и приспособления:

• соединительный адаптер U22;
• линейный адаптер LA22;
• клапан, выравнивающий параметры давления давления PEV-3C;
• приспособление A3 для извлечения пробоотборника.

Адаптер U22 необходим для подключения устройства А3, может быть на резьбовом или фланцевом соединении. Линейный переходник LA22 используется для правильного размещения зонда в небольшой трубе (диаметром 2–4″). Он приваривается к его внешней стороне для обеспечения положения зонда таким образом, чтобы окно для забора проб находилось в центральной трети трубы.

Клапан PEV-3C предназначен для снижения давления на уплотнительный наконечник пробоотборника. Его применение увеличивает срок службы зонда и сводит к минимуму необходимость замены наконечника. Клапаны PEV-3C рекомендуются для любой установки, где давление превышает 13,4 бара.

Устройство для извлечения пробоотборника A3 позволяет устанавливать или извлекать зонд из трубы или емкости, находящейся под давлением до 69 бар. При этом прерывать обслуживание, сбрасывать давление не нужно, а потери продукта при заборе пробы будут минимальны.
