ВИДЫ И ОСОБЕННОСТИ КОНТРОЛЛЕРОВ DIRECTLOGIC

Промышленная автоматизация была и остается средством для повышения успешности любого предприятия. Автоматизированные рабочие процессы позволяют увеличивать общую производительность, качество продуктов, выполнять сложные технологические операции. Задачу управления в системной и автономной автоматизации выполняют контроллеры – процессорные устройства, формирующие управляющие сигналы. Для выполнения подобных задач компаниями Koyo (Япония) и Automation Direct (США) были созданы контроллеры DirectLogic.

Ассортиментный ряд

С учетом разных потребностей современных производств, производителем был разработан ряд контроллеров, способных адаптироваться под индивидуальные технологические требования. Это позволяет использовать подобные средства управления в самых разных промышленных приложениях. На выбор потребителю предлагаются следующие линейки контроллеров:

• DL 05;
• DL 105;
• DL 06;
• DL 205;
• DL 405;
• DL 470.

Модельный ряд DL 05 объединяет компактные моноблочные микроконтроллеры, отличающиеся особой экономичностью энергопотребления. Для коммуникации с периферийными устройствами конструкцией предусмотрено восемь входов и шесть выходов. Вместе с тем для подсоединения второго модуля контроллер оснащен одним дополнительным слотом. Представители линейки DL 05, включая модель Direct Logic DL 05 QNX, оптимальны для управления небольшими объектами.

Контроллерные устройства модельного ряда DL 105 также выполнены в моноблочном исполнении, они компактны, но обладают по сравнению с DL 05 более развитой коммуникацией. Количество входов-выходов оставляет десять и восемь соответственно. Помимо этого, контроллер оснащен портами связи RS 232, RS 232C. Для выполнения рабочих задач доступна 91 команда, предусмотренная программой. Количество возможных конфигураций ввода/вывода – 11.

Представители линейки DL 06 обладают еще большими практическими возможностями относительно функциональности и коммуникационной способности. Все модели, в том числе контроллер Direct Logic DL06 D0 06DR, имеют идентичное число входных и выходных каналов, составляющее 20 и 16 шт. соответственно. Подсоединение внешних модулей осуществляется посредством четырех встроенных слотов.

Контроллеры, выпускаемые в составе серии DL 205, представляют собой микропроцессорные устройства, имеющие сменные процессорные модули. Последние могут отличаться объемом памяти, числом команд для управления, наличием разного количества портов. Исходя из итоговой конфигурации, электронные устройства монтируются на каркас разной конструкции. Так, каркас Direct Logic D2 04B 1 выполнен из условия 4-местного размещения, а также устройства расширенного ввода/вывода с питанием 110 / 220 вольт.

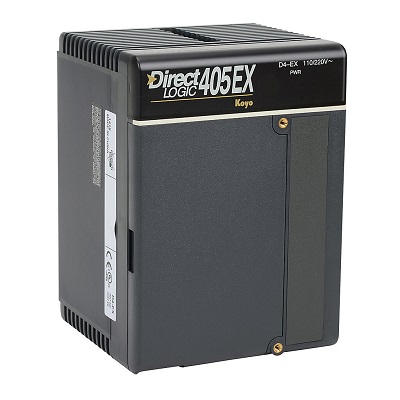

Модели линейки DL 405 высокопроизводительны и обладают высокой вычислительной мощностью. Выполнены в модульной конструкции, что открывает широкие возможности для конфигурирования электронного оборудования.

Контроллеры серии DL 470 – это мощные, высокопроизводительные промышленные компьютеры. Отличаются расширенной функциональностью, особой надежностью, быстродействием, способностью бесперебойно работать в широком диапазоне температур.

Программные продукты

В зависимости от рабочих задач, потребностей и особенностей пользователя для контроллеров DirectLogic было создано несколько разных программных средств. К ним относятся:

• Think & Do;
• Direct Soft32;
• DS Data32.

Программный пакет Think & Do относится к универсальным типам ПО и создан по принципу "все в одном". Посредством ПО этого типа доступны такие операции как разработка, отладка и исполнение управляющей программы (язык программирования Flow Chart). Также возможна разработка интерфейса оператора, ведение общей базы данных.

Продукт Direct Soft32 представляет собой полноценный вариант программного обеспечения, подходящий для любого контроллерного устройства семейства DirectLogic. Программирование осуществляется на языках RLL либо RLL Plus. Также для отдельных контроллеров возможно использование сокращенной версии ПО. К таким устройствам относятся модели линеек DL 105 и DL 205.

Программа DS Data32 предназначена для выполнения записи данных контроллеров и чтение информации. Программный пакет создан исключительно для взаимодействия с Windows.
