ВИДЫ И ПРИНЦИПЫ ИЗМЕРЕНИЯ АКСЕЛЕРОМЕТРОВ PCB PIEZOTRONICS

Предприятие PCB Piezotronics, Inc. (США) – инжиниринговая и производственная компания, работающая в области разработки и интеграции пьезоэлектрических технологий в печатные платы. Одна из многих производственных организаций, входящих в группу PCB Group. Под маркой PCB Piezotronics выпускаются пьезоэлектрические датчики для измерения давления, ускорения, вибрации, удара, силы.

С апреля 2021 года PCB стала частью Amphenol Corporation – разработчика и производителя соединительных продуктов и систем, разъемов, антенн, датчиков и специализированных высокоскоростных коаксиальных кабелей. Продолжая работать по прежней специализации, предприятие PCB Piezotronics выпускает акселерометры для широкого круга промышленных приложений.

Основные виды акселерометров

Промышленные акселерометры, также известные как датчики сейсмической вибрации, представляют собой приборы для контроля и измерения вибрации. Устройства отличаются высокой прочностью и производятся из нержавеющей стали. Датчики герметично закрыты и изолированы от корпуса. Применяются в нефтегазовой отрасли, гидравлике, энергетической отрасли и в других приложениях, где необходимо контролировать и измерять вибрацию. Лучший выбор для определения параметров вибраций – это акселерометры ICP (с пьезоэлектрической интегральной схемой). Они обладают широкой частотной характеристикой, отличной чувствительностью и разрешением.

Основные виды акселерометров PCB Piezotronics:

• экономичные модели ICP;
• универсальные ICP;
• беспроводные;
• многоосевые ICP;

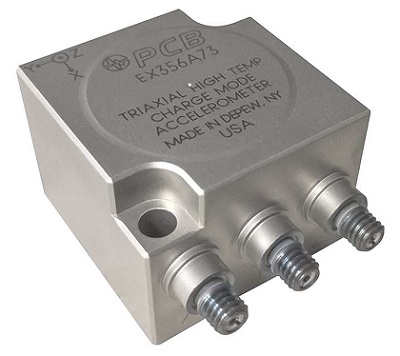

• высокотемпературные;
• высоко- и низкочастотные ICP;
• с низким энергопотреблением ICP;
• стойкие к воздействию радиации;
• криогенные ICP;
• встраиваемые и пр;

С полным перечнем предложений с подробным описанием особенностей и технических характеристик акселерометров можно ознакомиться, посетив официальный PCB Piezotronics сайт американского производителя, а также интернет-площадки компаний, входящих в PCB Group. Прежде всего, это такие подразделения как PCB Piezotronics, Inc. и PCB Piezotronics SA (Франция).

Принципы измерения акселерометров

Чтобы правильно выбрать акселерометр, подходящий под конкретное приложение, в первую очередь необходимо определиться с принципом измерения, который будет отвечать условиям применения. В зависимости от измерительной технологии современные акселерометры подразделяются на следующие типы:

• пьезоэлектрические;
• пьезорезистивные;
• на основе переменных конденсаторов.

Пьезоэлектрические устройства, к которым относится и акселерометр модели PCB Piezotronics 603С01, наиболее распространены ввиду широкого диапазона чувствительности, параметров частоты, охватывающих значения от нескольких герц до 30 килогерц, а также благодаря доступности разных форм и типоразмеров приборов. Электрический сигнал на выходе может быть двух видов: зарядовым либо по напряжению. Технические возможности устройств пьезоэлектрического типа позволяют использовать датчики для определения не только вибрационных, но и ударных нагрузок.

Пьезорезистивные устройства обладают меньшей чувствительностью, но в то же время большим диапазоном частот: от нуля до 130 килогерц. Это позволяет применять  акселерометры этого вида для измерения продолжительных сигналов, детектирования ударных воздействий. Для определения вибрационных нагрузок пьезорезистивные устройства используют редко.

Приборы на базе переменных конденсаторов – новая, перспективная измерительная технология. Подобные устройства обладают отличной чувствительностью, параметры которой охватывают диапазон от 15 герц до трех килогерц. Акселерометры стабильны в работе, в том числе при высокой температуре, показывают погрешность измерений не более чем полтора процента при температурном уровне до 180 градусов. Такие измерители стоит выбирать при необходимости определения вибрации с низкой частотой, а также ускорения с фиксированными параметрами.
