Компания Honeywell – ведущий американский производитель, разрабатывающий передовые продукты в сфере промышленной автоматизации, контрольно-измерительных приборов, программных приложений для различных промышленных отраслей. Приводная техника – одно из важных бизнес-направлений для оптимизации решений автоматического управления компонентами технологического оборудования и систем. Одним из продуктов этого типа являются сервоприводы серии LKS.
Общая характеристика серии LKS
Воздушные и топливные заслонки обеспечивают поддержание постоянного избытка кислорода и тяги в горелках. Это необходимо для эффективной работы и низких выбросов в технологических нагревателях, печах и котлах. Поэтому для подобных процессов точное позиционирование регулирующих устройств имеет решающее значение. С целью выполнения этого типа задач американской компанией Honeywell были созданы серводвигатели серии LKS. Это обширная гамма продуктов, обеспечивающая высокоточное управление воздушными заслонками в газогорелочных устройствах. Основные представители семейства LKS:
- сервопривод lks 210: для установки в двухступенчатых горелках, работающих на мазуте и газе с полным закрытием заслонки;
- LKS 118: для маленьких горелок с простым регулированием воздушной заслонки (открыто/закрыто);
- LKS 131: для одно- или двухступенчатых жидкотопливных или газовых горелок с или без полного закрытия заслонки;
- LKS 160 и LKS 170 : для воздушных заслонок, применяемых на многоступенчатых и модулирующих горелках с полным закрытием;
- LKS 310: для воздушных заслонок с большим усилием промышленного применения.
Все сервоприводы Honeywell обеспечивают точное, упругое позиционирование заслонки благодаря осуществлению быстрой обратной связи по положению. В зависимости от модели привода поворот воздушной заслонки на 90˚ выполняется за разные промежутки времени. Например, сервопривод lks 210 21 работает с продолжительностью цикла 15 секунд, тогда как приводному устройству LKS 310 для осуществления этого действия потребуется всего 3.5 секунды.
Помимо времени полного закрытия заслонки сервоприводы LKS отличаются и другими техническими параметрами. К ним относятся: усилие, которое требуется приложить приводу, максимальное количество кулачков, размеры и форма штока. Электрическое соединение может осуществляться посредством кабеля с коннектором или с помощью мульти-полюсного терминала. Дополнительно сервоприводы могут комплектоваться потенциометром и набором компонентов.
Использование сервоприводов LKS гарантирует эффективный контроль избытка воздуха и хорошую тягу для максимальной топливной эффективности. Это обеспечивается высокоточным позиционированием заслонки с большим количеством циклов повторяемости. Сервоприводы обладают высокими температурными характеристиками, прочной конструкцией и требуют минимального технического обслуживания. Положительной стороной продуктов LKS являются не только их практические качества, но и возможность уменьшать выбросы при запуске, остановке и аварийных ситуациях.

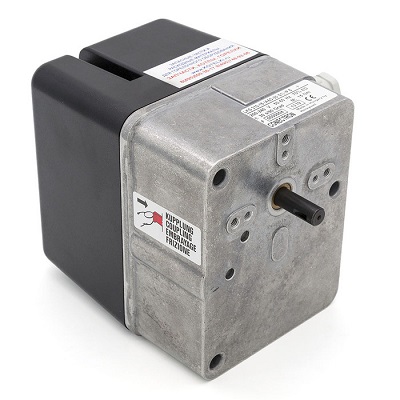

Основные особенности сервопривода LKS 210
Модельный ряд сервоприводов LKS 210 Honeywell включает определенное количество модификаций, отличающихся техническими параметрами, габаритами, нюансами комплектации. Несмотря на это все они, в том числе и сервопривод honeywell lks 210 21, предназначены для установки в двухступенчатых горелках, работающих на мазут и газе, с полным закрытием заслонки. Основная функция приводов заключается в регулировании углового положения заслонки для пропуска необходимого объема воздуха при создании топливной смеси оптимального состава.
В качестве электродвигателя используется мотор синхронного типа, интегрированный с редуктором, на выходе которого реализована червячная передача с опцией самостоятельной блокировки. Это обеспечивает достаточное блокирующее усилие для широкого диапазона практических применений. Узел привода не нуждается в смазке и специальном техническом обслуживании. Сервопривод lks 210 21 b1 15 s2 характеризуется следующими техническими характеристиками:
- продолжительность цикла (поворота заслонки на 90˚) – 15 секунд;
- момент силы – 3 Нм;
- коэффициент полезного действия (КПД) – 70%;
- напряжение – 200-240V 50-60Hz;
- температурный режим – -10…+60˚С.
Приведенные параметры способствуют применению сервопривода этой модификации для большинства промышленных применений.
Принцип действия синхронного электродвигателя LKS состоит в следующем. После получения управляющего сигнала мотор приводит в действие выходной и кулачковый вал через зубчатый редуктор. Кулачковый вал активизирует концевые и вспомогательные выключатели. То положение, в котором работает один из выключателей, плавно регулируется в пределах рабочего диапазона с помощью соответствующего кулачкового диска. При этом кулачки могут управляться как вручную с помощью рычага, так и приводом от шпинделя.
