Компания Hohner Automaticos, S.L – крупнейший испанский производитель, специализирующийся на выпуске широкого спектра продуктов в области оптики, механики и электроники. Одной из самых многочисленных категорий продукции компании являются высокоэффективные сенсорные технологии, представленные во всем многообразии серий, конструкций и исполнений. Абсолютные и инкрементные энкодеры торговой марки Hohner находят применение в системах промышленной автоматизации любого уровня сложности.

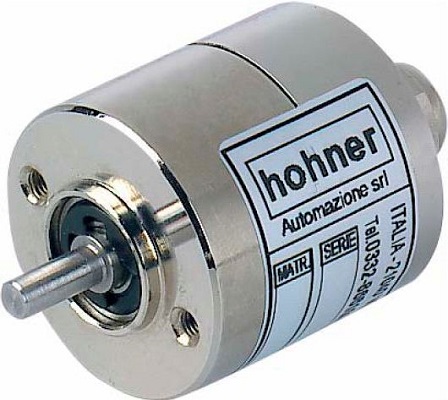

Датчики инкрементального типа
В соответствии со всемирно признанными технологическими решениями, компанией Hohner Automaticos, S.L производится все основные типы сенсорных устройств. Главными из них являются датчики абсолютного и инкрементного типа. Инкрементальный энкодер в сочетании с электронным счетчиком или микропроцессором обеспечивает высокую точность измерения угловых перемещений.
Компания Hohner предлагает датчики с несколькими конструктивными решениями центрального вала:
- выступающий сплошной;
- полый сквозной.
Преобразователи со сплошной центральной осью представлены сериями 10, 11, 26, 30, 36, 58 и т.д. Могут производиться с разным уровнем защиты IP 41, 54, 64, 65, 67, иметь различные внешние диаметры корпуса (от 24 до 90 мм), обладать разной разрешающей способностью (от 500 до 10000 импульсов/оборот). Например, промышленный энкодер hohner 58 серия производится с внешним диаметром алюминиевого корпуса 58 мм, диаметром вала из нержавеющей стали 6 мм, имеет высокое разрешение порядка 10000 импульсов на оборот, уровень защиты IP65 по DIN 40050. Крепление такого типа датчика производится посредством фланца “syncro-flange”, а само подсоединение при помощи кабеля или промышленного соединителя.
Конструктивные решения с полой центральной осью включают серии 19, 22, 2, 59, 77, 80 с защитой IP 55, 64, 65, внешним диаметром корпуса 24-100 мм, разрешением 1024-10000 импульсов/оборот. Как пример, промышленный энкодер hohner 28 28е 07.98 500 относится к 28 серии, выполнен в алюминиевом корпусе диаметром 24 мм, имеет уровень защиты от пыли и брызг IP64 по DIN 40050, работает с разрешением 1024 импульсов на оборот. Оснащен системой защиты от короткого замыкания. Другими значимыми параметрами энкодеров серии 28 являются:
- диаметр полого вала: 4 или 6 мм;
- максимально допустимая скорость вращения 6000 об/мин;
- температура эксплуатации -20˚C до +80˚C;
- напряжение питания 5 V ±5% (для выходных сигналов TTL) и 11...30 V (для дифференциальных выходов Push-Pull);
- потребление тока максимум 150 мА;
- виброустойчивость 100 м/с2.
Инкрементальные энкодеры Hohner генерируют импульсы при вращении оси и посредством их количества на один оборот предоставляют данные для определения скорости или углового положения. Могут быть однонаправленными с одним выходным каналом А и двунаправленными с двумя выходами А и В. Первые используются в случаях, когда нет необходимости в определении направления вращения вала. Примерами могут быть операции сложения или вычитания в счетчиках или тахометрах.
Вторые позволяют определять направление вращения вала, что обеспечивается смещением на 90˚ канала В относительно выхода А. Дополнительно энкодер может быть оснащен третьим выходным каналом, по которому передаются импульсы на каждый оборот вала. Это позволяет при подключении внешнего счетчика подсчитывать количество выполненных оборотов.

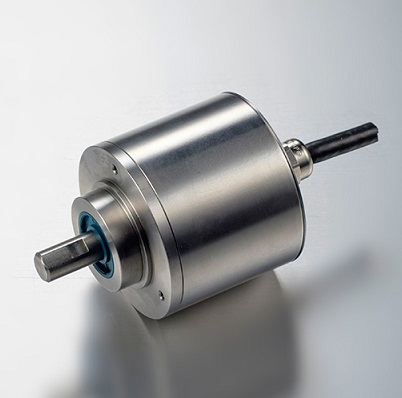

Абсолютные датчики
Абсолютный энкодер hohner в отличие от датчика инкрементального типа способен сообщать непрерывно фактическое значение положения вала. Он не утрачивает свою позицию при отключении напряжения. Испанским производителем предлагается самые разные модели абсолютных датчиков, в том числе:
- одно- и многооборотные;
- обычные и программируемые;
- с разным способом передачи данных: параллельным, синхронно-последовательным интерфейсом, при помощи аналоговых сигналов или полевых шин;
- с широким диапазоном выходных кодов: бинарным, gray, gray-exces или BCD.
Особой функциональностью обладают энкодеры, работой которых можно управлять посредством программного обеспечения. Это позволяет задавать наиболее важные рабочие параметры. К ним относятся установка нуля, количество позиций оборота, число витков для многооборотных моделей, направление вращения и код выхода.
Однооборотные абсолютные энкодеры Hohner формируют уникальный сигнал для каждого элементарного углового положения тела вращения в диапазоне 0-360˚. Многооборотные модели также способны предоставлять информацию о количестве выполненных оборотов. Это позволяет не устанавливать в контроллере или другом принимающем устройстве дополнительного подсчитывающего устройства.
На сайте ООО «А-К-С» представлены все основные виды датчиков торговой марки Hohner, в том числе энкодер hohner bs1k7w 2000 4517, абсолютные и инкрементальные преобразователи с разными способами подключения и передачи данных.
