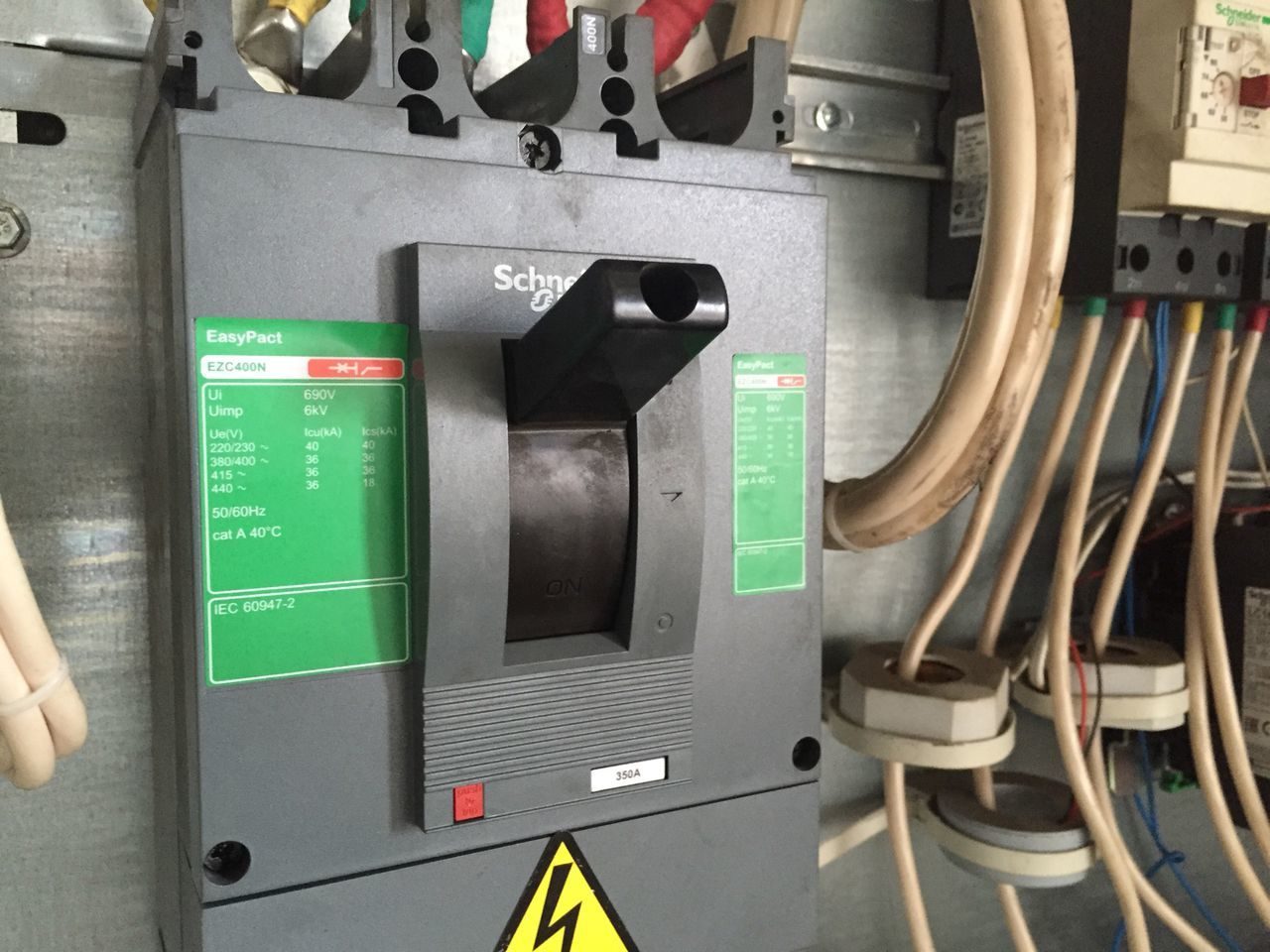

EasyPact CVS

Представляем вашему вниманию автоматические выключатели Easypact CVS от бренда Schneider. В линейку продукцию входит ряд моделей, оснащенных функциями разъединителей низкого напряжения в диапазоне токов 100-630 А.

Конструкционные особенности

Автоматические выключатели EasyPact CVS 630F могут монтироваться в любом положении (горизонтальное, вертикальное или плашмя). При этом их технические характеристики никак не меняются.

К примеру, устройства стационарного типа в стандартном исполнении EasyPact CVS 100F используются для совмещения шин или кабелей с наконечниками. Поставляются клеммы для присоединения кабелей (из меди, алюминия) без изоляции.

Все выключатели-разъединители EasyPact CVS 160B имеют контакторы для монтажа определенных электронных принадлежностей:

• сигнальных;
• аварийных;
• расцепителей и так далее.

Все эти вспомогательные устройства могут размещаться на оборудовании, оснащенном поворотной ручкой.

Все изделия Schneider Electric EasyPact CVS обеспечивают качественной разъединение согласно всем стандартам технической безопасности при работе с электрооборудованием:

• разомкнутые главные клеммы соответствует режиму “O” (ОТКЛ.) органа управления;
• орган управления не переходит в положение “O” (ОТКЛ.), пока контакты не расходятся на оптимальное изоляционное расстояние;
• блокировка замками может быть использована только при разомкнутых основных клеммах.

Гарантированное разъединение выключателя обеспечивается и при монтаже на него поворотной ручки.

Преимущества и функциональность изделий

Возможность EasyPact CVS 250F производить гарантированное разъединение была доказана серией тестов, производимых компанией Schneider. Тесты показали:

• механическую надежность системы индикации режима основных контакторов;
• стабильное отсутствие утечки тока;
• практически полную невосприимчивость изделия к перенапряжению между источником питания и нагрузкой.

Отметим, что аварийное отключение не обеспечивает гарантированного разъединения. Оно возможно только при режиме “O” (OFF — отключено).

Электромонтажные стандарты требуют установки выше расположенного устройства защиты. По правилам использования электроустановок, при работе выключателей-разъединителей необходимо со стороны источника питания разместить аппарат защиты от короткого замыкания. Впрочем, автовыключатели EasyPact CVS400F имеют встроенную самозащиту от высоких токов короткого замыкания.

Рассмотрим систему индикации состояния устройства во время нормальной работы и в аварийном режиме. Однотипные клеммы используют все функции сигнализации:

• OF — указывает размещение главных контактов;
• SD — сигнализирует срабатывания датчика в результате: перегрузки, короткого замыкания, срабатывания дифференциальной защиты, срабатывания расцепителя напряжения, нажатия кнопки проверки срабатывания, выкатывания аппарата во включенном состоянии. При возврате устройства в исходное положение, режим SD переходит в начальное состояние;
• SDЕ — предупреждает о срабатывании автоматического выключателя в результате срабатывания дифференциальной защиты.

Также стоит отметить, что SDV — это сигнализация аварийного отключения оборудования в ситуациях, когда срабатывает датчик дифференциальной защиты.
