роторный энкодер

В тех приложениях, где есть необходимость преобразования механического движения в цифровое, используют инкрементальные энкодеры. Иногда можно встретить другое название - шифратор приращения или инкрементный шифратор. Если сравнивать с тахометрами и резольверами, то оптические энкодеры явно выигрывают. В них сочетается надежность, простота использования, доступная цена, разрешающая способность, точность и прочность.

Применение энкодеров

Популярность, которую приобрели энкодеры delta, очень легко объяснить: у них предельно простая конструкция, не имеющая движимых контактов. Она является нечувствительной к наводками и помехам. Благодаря использованию специальной электроники информация будет защищена от воздействия механических и электрических вибраций. Именно это является основной причиной того, что оптические энкодеры превосходят все аналоги, когда возникает необходимость в точном измерении направления, расстояния, ускорения и скорости.

Где используют оптические энкодеры:

• станкостроительные заводы;
• текстильная промышленность;
• испытательное медицинское оборудование;
• системы технологического контроля.

В принципе инкрементальные энкодеры Дельта предназначаются для того, чтобы использовать их в системе автоматизации. Они обеспечивают точное и надежное определение положения, скорости, угла поворота или ускорения на валу или другом вращающемся механизме.

Какими техническими характеристиками обладают датчики угла поворота delta:

• максимальная частота импульсов на выходе - 300 кГц;
• диаметр корпуса - от 36 до 48 мм;
• разрешение - от 100 до 5000 импульсов за оборот;
• тип вала - цельный или полый диаметром от 6 до 8 мм.

Оптический энкодер инкрементальный delta es 10cn6941 является надежным и удобным датчиком угла поворота. Все дело в компактности и прочности. Благодаря удобному присоединению к оборудованию обеспечивается наличие цельных валов, диаметр которых от шести до восьми миллиметров.

В какой технике применяют инкрементальные энкодеры:

• машина, которая печатает и клеит этикетки;
• линия фасовки и розлива;
• системы раскроя, мерных резов;
• отбраковщики;
• измерители геометрического размера;
• грузовые подъемники;
• лифты.

Энкодеры Дельта - это оптические преобразователи угла поворота. В качестве основного элемента выступает источник света. Также основными являются фотоприемники и специальные диски с метками. Метки дисков - это обычные прорези. Когда они вращаются, то по очереди попадают под фотоэлемент. Диски механическим способом связываются с валами на энкодере, поэтому, когда вращается механизм, то срабатывают оптические датчики.

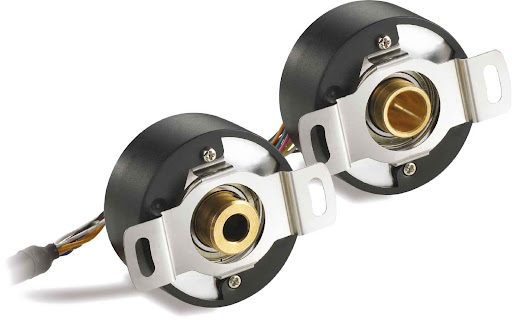

Энкодеры otis

Когда речь идет о редукторной лебедке, то применяют энкодеры с большими полыми валами. А вот на безредукторной стоит конусный вал, разжимной компенсирующий фланец или упругий элемент. Для чего служит энкодер otis? Его используют для обратной связи на безредукторной и редукторной лебедке, а также на дверном приводе. Также их можно встретить в ограничителе скорости.

Энкодеры данного бренда способны выдавать импульсные сигналы непосредственно в систему управления, у которой соответствующее разрешение. Благодаря подсчету системы импульсов можно осуществлять контроль за перемещением кабины и регулировку открывания-закрывания лифтовых дверей. Также они обеспечивают работу ограничителя скорости.

Как подключаются энкодеры к микроконтроллерам

Встречаются микроконтроллеры в стиральных машинах, микроволновках, аудиосистемах и прочих современных устройствах. Например, они используются для того, чтобы регулировать громкость. А вот у самого энкодера есть еще другое название - датчик угла поворота. Речь идет об электромеханическом устройстве, преобразовывающем положение угла вала в электрические сигналы.

Схема подключения энкодеров ничем не отличается от той, когда подключаются обычные кнопки. Каждый сигнальный вывод энкодера необходимо подключить к любому из портов - хоть ко входу, хоть к выходу. А общий из них нужно посадить на землю. Чтобы защитить от вибрации контакты, необходимо будет позаботиться о добавлении еще двух керамических конденсаторов.

Выводы микроконтроллеров нужно конфигурировать в специальной программе - это делается также, как и со входами. Затем можно включить подтягивающие резисторы. Таким образом сопрягаются энкодеры микроконтроллеры. В том случае, если ручка энкодера будет стоять неподвижно, то на входе микроконтроллера будут присутствовать лишь логическая единица. При повороте ручки на концах микроконтроллеров появятся пара прямоугольных сигналов. Они сдвинуты касательно друг друга.
