Основная рабочая среда для пневматических систем – сжатый воздух, к которому предъявляется ряд требований. Соблюдение этих условий обеспечивает корректную и долгосрочную работу всех компонентов пневмосистем. Обязательным правилом является отсутствие в рабочей среде сторонних примесей, ухудшающих работу пневмоцилиндров, распределителей, а также снижающих эксплуатационный ресурс магистралей.
Для очистки сжатого воздуха используют специальные фильтрующие устройства. Такие же продукты выпускает и компания Camozzi – итальянский производитель широкого спектра пневматической техники. Более того, предприятием предлагается решение, одновременно выполняющее две функции – очистки воздуха и регулирования давления.
Фильтр-регуляторы серии МС: назначение и виды
Функционально фильтр-регуляторы выполняют две важные задачи. Аналогично воздушному фильтру они очищают воздух от примесей масла, твердых веществ, удаляют капельную влагу. А подобно регуляторному устройству регулируют и сохраняют на заданном уровне характеристики давления. Фактически фильтр-регуляторы представляют собой интеграцию в одной конструкции двух отдельных приборов. По такому же принципу созданы аналогичные устройства Camozzi, в частности, серии МС. Продуктовая линейка этих приборов включает несколько версий:

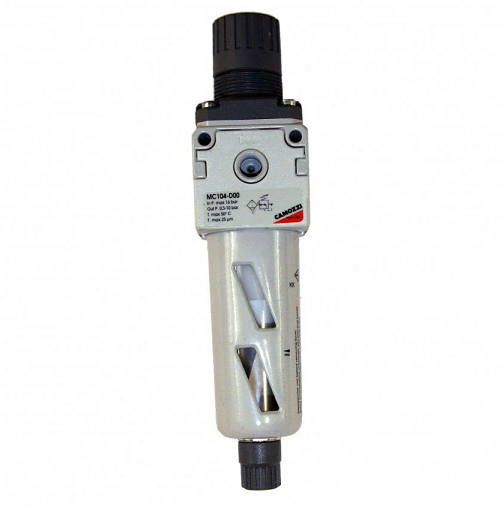

- МС 104–D00;

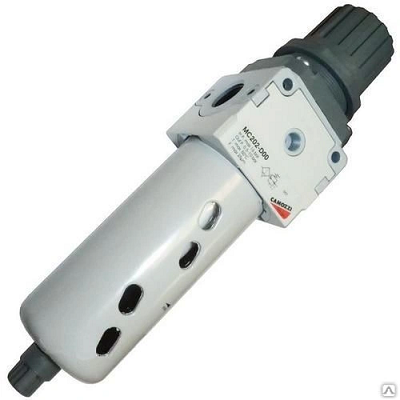

- Camozzi MC202 D00;
- МС 238–D00.
Фильтр-регуляторы разных моделей отличаются типоразмерами и диаметром присоединительных отверстий. Вместе с тем каждая модель предлагается в нескольких модификациях. Это могут быть версии с различными видами фильтрующих компонентов, а также варианты с разными типами механизмов для удаления конденсата. Накопившаяся в устройстве влага может удаляться ручным, автоматическим или полуавтоматическим способом. Также возможно удаление по перепаду давления.
Маркировка, крепление, условия эксплуатации
Чтобы быстро сориентироваться в технических данных модели, например, фильтр-регулятора MC202-R00 Camozzi, необходимо разобраться с правилами кодировки устройства. Это поможет найти подходящий вариант за минимальный промежуток времени. Например, обозначение МС 202–D002–4–VS расшифровывается как:
- MC – название серии;
- цифра "2" соответствует размерам G 3/8″, G 1/2″;
- комбинация цифр "02" означает размер присоединения G 1/2″;
- литера "D" – тип устройства, в данном случае "фильтр-регулятор";
- "0" соответствует фильтрующему компоненту, задерживающему частицы 25 мкм;
- "0" обозначает ручной или полуавтоматический слив конденсата с одновременным сбросом давления;
- цифра "2" указывает на манометр, измеряющий давление в диапазоне 0–6 бар;
- цифра "4" соответствует допустимой величине рабочего давления 0–4 бар;
- буквы "VS" указывают на наличие обратного клапана.
Конструкция фильтр-регулятора данной модели состоит из регулятора Camozzi MC202 r00 и центробежного фильтра той же линейки.
Крепление фильтра-регулятора МС-серии может выполняться несколькими способами – на стену или непосредственно в магистральном трубопроводе. Все решения этой серии обладают компактной конструкцией и имеют фильтр из высокоплотного полиэтилена HDPE. Изготовление корпуса производится из алюминиевого сплава. Для присоединения предлагаются модели с размерами диаметров G 1/4″, G 3/8″ и G 1/2″. Обязательными условиями эксплуатации являются ограничение давления до 10 бар и температурный режим -5 °C…+50 °C. При минусовых температурах воздух дополнительно осушают. При этом его качество отвечает требованиям ISO8573-1:2010.
