Главные характеристики сервоприводов

Всего в сервоприводах всегда несколько составных частей. Прежде всего идет электромотор и редуктор. Чаще всего скорость вращения вала мотора бывает чересчур большой, чтобы их использовать практически. Чтобы понизить ее, необходимо воспользоваться редуктором (механизмом, который состоит из шестеренок, которые преобразуют и передают крутящий момент).

Предназначение сервоприводов sqn

Электрические сервоприводы бренда сименс предназначаются для того, чтобы вращать воздушные заслонки горелочных устройств. Они контролируют точное соотношение воздушных смесей и сжигаемого топлива. Разрабатывали сервопривод sqn изначально, чтобы он эксплуатировался на горелках со средней и малой мощностью.

Каждый привод Сименс sqn будет производить вращение и против часовой стрелки, и по часовой. В то же время имеется возможность подключить потенциометр. Максимальный угол поворота - 160 градусов. Если говорить о продолжительности срабатывания, то она составляет от 4 до 120 секунд на 90 градусов.

Главные характеристики:

• привод вращается против часовой стрелки;
• усилие привода или его крутящий момент - от 1 до 3 Нм;
• тип мотора - синхронный;
• есть возможность подключения потенциометра;
• температурный режим - от -20 до +60 градусов;
• вес - 800 гр;
• шпиндель стальной;
• уровень влажности - не более 95%.

Вообще сервопривод siemens sqn предназначен для того, чтобы управлять положением газовой либо воздушной заслонок горелочного устройства. С помощью сервомоторов Сименс получится максимально точно отрегулировать объем газа, который подается на горение. Также они прекрасно регулируют соотношение жидкого топлива и газа в топливно-воздушных смесях. Они дополнительно могут иметь встроенную систему управления приводом, датчик положения заслонки, редуктор, электромотором привода.

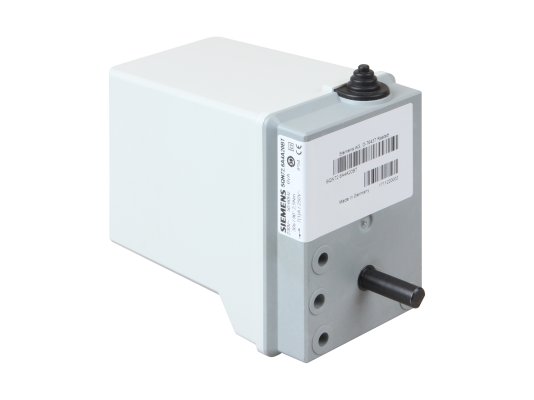

Сервоприводы воздушных заслонок Сименс серии sqn 72.4 a4a20bc

Зачастую именно итальянские жидкотопливные и газовые горелки со средней и малой мощностью оснадаются сервоприводами воздушных заслонок. Только они могут обеспечить регулировку воздушных потоков при создании топливно-воздушной смеси, прежде чем она подается в топку.

Следует отдельно отметить тот факт, что сервопривод siemens sqn 72.4 a4a20bc снабжают изначально термостойким и ударопрочным пластиковым корпусом. Его электрические компоненты надежно защищены. Функционирование сервопривода происходит от синхронных электромоторов, которые снабжены защитой от блокировки. Вращение вала происходит против часовой стрелки. Ни в каком специальном обслуживании зубчатая передача после отсоединения не нуждается.

Характеристики:

• крутящий момент - 2,5 Нм;
• время открывания на 90 градусов - 12 с;
• напряжение - 230 В;
• потребляемая мощность - 6 ВА;
• эксплуатируются при температуре от -20 до +60 градусов;
• степень защиты -  IP54.

Данные сервоприводы способны работать вместе с регуляторами или топочными автоматами, на которых задаются соотношения газа, воздуха или топлива. Нет более простого сервопривода в плане установки. ИМеются вспомогательные и концевые переключатели, индикация положения. К достоинствам можно отнести быстродействие, доступную цену, качество исполнения, легкость монтажа, незначительную потребляемую мощность и точную регулировку воздушных потоков.

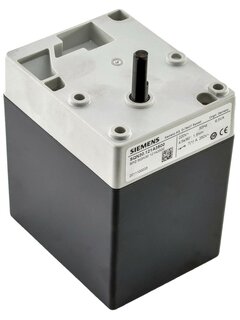

Предназначение сервоприводов Сименс серии sqn 30.111 a2700

У производителя Сименс много различных серий сервоприводов, но особое место среди них занимает сервопривод sqn 30.111 a2700, который предназначен, чтобы регулировать положение клапана для горелок со средней и малой мощностью, а также воздушные заслонки. Работают они вместе с контроллерами, также иногда подключают к работе разные автоматы горения того же бренда.

Технические параметры:

• синхронный двигатель;
• время работы при 90 градусах - 5 с;
• произвольное монтажное положение;
• удерживающий момент силы - 0,8 Нм;
• степень защиты - IP40;
• вес - 800 гр;
• частота - 50 Гц;
• количество концевых выключателей - 2 шт;
• рабочее напряжение - 220 В.

У сервомоторов сименс данной серии есть свое рабочее напряжение, которое составляет 220 вольт. Особенностью этих сервомоторов является тот факт, что они вращаются против часовых стрелок. Вал пускателя приводится в движение синхронным мотором посредством зубчатой передачи. Вспомогательные переключатели приводятся в действие прилагаемыми распределительными валами. Непосредственно в рабочем диапазоне можно провести корректировку положения переключателя и вспомогательного переключателя.
