Системное управление производственными процессами требует применения электронных программируемых средств. Они задают последовательность действий исполнительных устройств, контролируют и регулируют работу технологического оборудования. Для выполнения подобного типа задач немецкая компания Siemens разработала целый ряд интеллектуальных продуктов, объединенных семейством Simatic S7. Многофункциональные, с высокой производительностью логические контроллеры стали самым эффективным инструментом для управления. Одним из таких передовых решений являются ПЛК модельного ряда Simatic S7-1200.
Основное назначение
Все представители линейки ПЛК Siemens 1200, также как и модификации остальных серий Simatic S7, соответствуют требованиям общей концепции программного обеспечения платформы TIA Portal компании Siemens. Промышленные контроллеры обладают широкой функциональностью и способны выполнять задачи управления разной степени сложности. Вместе с тем ПЛК характеризуется относительно невысокой стоимостью, благодаря чему вызывает неизменный интерес у потребителей. Среди основных особенностей S7-1200 можно выделить:
- способность решать логические задачи с высокой степенью точности;
- оперативная математическая обработка информации в режиме реального времени;
- высокоэффективное регулирование и управление перемещением;
- широкие коммуникационные возможности;
- простая установка, подключение, программная настройка и техническое обслуживание;
- доступность конфигурирования ПЛК под конкретные условия.
Контроллеры S7-1200 ориентированы на работу в составе системных средств промышленной автоматизации низкой и средней производительности. При необходимости они также могут быть интегрированы в небольшие автоматизированные узлы для управления небольшим количеством технических средств.
Все контроллеры S7-1200 соответствуют требованиям международных и национальных стандартов, что подтверждается многочисленными сертификатами, в числе которых ГОСТ-Р, UL, CSA, FM, ATEX.
Структура ПЛК S7-1200
Все семейство ПЛК Siemens Simatic конструируется на основе отдельных функциональных модулей, состав которых определяется, исходя из конкретных задач управления. Базовая модульная структура логических контроллеров в обязательном порядке включает:
- центральный процессор разной производительности;
- элементы для обеспечения ввода вывода сигналов аналогового и дискретного типа;
- отдельные компоненты для интеграции в центральный процессор с целью расширения возможностей коммуникации;
- устройства для подключения ПЛК к разным сетям промышленной связи и построения сетевых структур управления;
- стабилизированные блоки питания;
- дополнительные компоненты для расширения объема памяти процессора, программной настройки и выполнения других вспомогательных функций.
Простейшие системы управления строятся на основе одного центрального процессора. Для систем автоматики с более сложной структурой центральный блок дополняется соответствующими функциональными модулями и платами.
Все ПЛК Siemens S7 1200 могут производиться в двух конструктивных исполнениях, в том числе для стандартных и тяжелых промышленных приложений. В первом случае для стабильной и правильной работы контроллеров должен быть обеспечен допустимый температурной режим (0˚…+55˚С). Также необходимо соблюдать условия для недопущения образования конденсата.
Усиленная версия ПЛК, обозначаемая как SIPLUS extreme S7-1200, обладает способностью работать при значительно большем диапазоне температур, составляющем -40˚С…+70˚С. Устройства этого типа можно устанавливать в местах с повышенным содержанием химических, биологических и механически агрессивных веществ. Они также стабильно работают при непродолжительном образовании конденсата и льда.

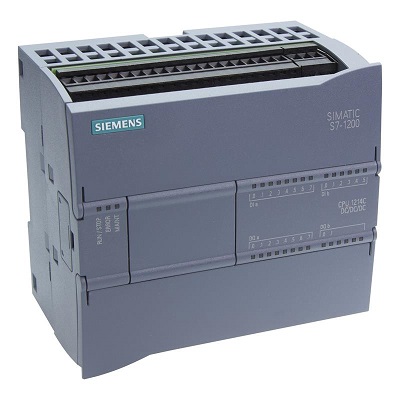

Конструктивные особенности
Все модули, входящие в состав контроллеров S7-1200, изготавливаются в пластиковых корпусах и имеют компактные размеры. Степень защиты от воздействия пыли и влаги соответствует IP20. Для наглядного оповещения о наличии ошибок в работе ПЛК, а также для выполнения запроса на техническое обслуживание предусмотрены светодиодные индикаторы, которые интегрированы в соответствующий модуль. Это позволяет своевременно реагировать на нестандартные ситуации, в том числе при сбоях в работе системы или при возникновении аварий.
Конструкция корпуса функциональных блоков ПЛК Siemens S7 обеспечивает удобный доступ к интерфейсу управления и коммуникационным устройствам. В рабочем состоянии они закрыты специальными защитными дверцами из пластика, которые легко открываются при необходимости соединения или выполнении рабочих настоек. Монтаж ПЛК может производиться одним из двух способом: непосредственно на стену или с применением профильной шины DIN стандартного типа.
