Интерфейс HMI Weintek с облачной технологией

Компания Weintek – известный производитель сенсорных панелей оператора HMI. Является действительным лидером в своей области, обслуживая мировые рынки в Азии, Европе и Северной Америке. Специализируясь на разработке и производстве операторских интерфейсов, тайваньское предприятие предложило инновационное решение HMI cMT-серии, работающее на основе облачных технологий CloudHMI. Новая разработка обладает огромным потенциалом производительности и эффективности.

Общая характеристика cMT-серии

Принципиальная разница между линейкой продуктов сМТ Вейнтек и графическими панелями Weintek MT8071iP (а также другими интерфейсами аналогичной архитектуры) состоит в разделении привычного моноблока HMI на несколько отдельных функциональных устройств. Это сервер и электронное средство визуализации графической и текстовой информации.

В общем случае модельный ряд сМТ включает следующее оборудование:

• сМТ-G01 – интеллектуальный коммуникационный шлюз, поддерживающий функции HMI по обработке информации; позволяет за максимально короткий срок создать среду IIoT;
• сМТ-SVR – серверное устройство с мощным процессором, обеспечивающим высокоскоростную загрузку и обработку данных;

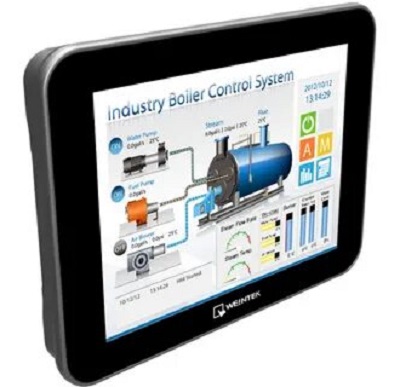

• сМТ-iV5 – переносной экран, представляющий собой емкостную сенсорную панель с диагональю 9,7″, выполненную из прочного закаленного стекла;
• сМТ-iPC10 – ПК в панельном исполнении с сенсорным экраном 9,7″;
• сМТ-iPC15 – панельное ПК с сенсорным экраном 15″ в усиленном алюминиевом корпусе;

Помимо этого, линейку Weintek cMT дополняют модернизированные графические панели оператора модификаций cMT3090 и cMT3151 с диагональю 9,7″. Оптимизированные устройства дополнительно наделены функциями сервера.

Специальное приложение cMT Viewer, установленное на iPad или Android планшете, обеспечит удаленный доступ к информации о состояния машины. Это позволит контролировать состояние оборудования в реальном времени, независимо от места его нахождения.

Основные характеристики

Облачная технология Cloud HMI применительно к человеко-машинному интерфейсу обеспечивает принципиально новое конфигурирование HMI. Сервер соединяется с контроллером и выполняет целый ряд операций. В их числе: регистрация данных и действий, обслуживание информационной базы, выполнение различных команд, работа с протоколами и др. Визуализация данных реализуется посредством iPad.

Характеристики сМТ-серии:

• высокая эффективность работы – обеспечивается разделением функциональных задач между сервером сМТ-SVR и iPad;
• безусловная надежность – достигается благодаря отсутствию LCD экрана и сенсорного дисплея, что позволяет устанавливать сервер в самых разных промышленных условиях;
• исключительная мобильность – автономное исполнение средств визуализации (iPad и экрана сМТ-iV5) позволяет контролировать работу оборудование и состояние процессов, независимо от расположения и времени;
• абсолютная гибкость – обеспечивается возможностью построения разных архитектур посредством соединения одного iPad с тремя серверами и наоборот;
• высококачественное изображение – по своим параметрам визуализация информации не уступает по качеству панелям Weintek MT8070iE, равно как и другим аналогичным решениям.

Серверное устройство работает на базе программного обеспечения EasyBuilder Pro, тогда как Cloud HMI предназначен для iPad и доступен бесплатно. Внушительная флэш-память позволяет хранить внушительные объемы текущих данных. Устройства способны подключаться к разным ПЛК, благодаря наличию больше 250 драйверов. Для возможности доступа к HMI с любой точки мира достаточно подключить услугу EasyAccess и на персональном компьютере или планшете установить программу EasyAccess2.0.
