ИНТЕРФЕЙСЫ ОПЕРАТОРА ДЛЯ РАЗНЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ

В составе систем автоматизации работает целый комплекс технических средств. Все они действуют в соответствии со своим назначением, программным приложением, рабочими параметрами и командами, которые задает оператор. Задачу взаимного обмена данными для информирования и управления процессами решают при помощи человеко-машинного интерфейса. Панели оператора отображают текущую информацию и выполняют другие важные функции. Они могут отличаться встроенными опциями, поддерживать разные протоколы связи, обладать стандартной или особо прочной конструкцией. Одними из часто используемых интерфейсов являются операторские панели Schneider Electric, Weintek, UniOP.

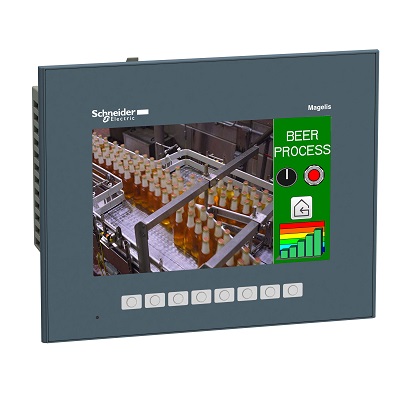

Интерфейс HMI от Schneider Electric

Диалоговый интерфейс оператора от французской компании Schneider Electric предназначен для совместной работы с оборудованием системы автоматизации. Оснащение стандартными последовательными портами RS 232C, RS 422/485, поддержка широко используемых протоколов связи Uni-TE и Modbus позволяет обеспечивать коммуникацию со всем спектром логических контроллеров Schneider Electric. Благодаря поддержке сторонних протоколов панель оператора шнайдер электрик способна интегрироваться с контроллерами других производителей, включая Allen-Bradley, YASKAWA, Siemens, Mitsubishi.

Операторские панели могут сообщаться с оборудованием систем автоматического управления посредством:

• последовательного порта;
• полевой шины;
• сетевой архитектуры;
• сетевой модели передачи данных Ethernet TCP/IP.

Основное назначение интерфейса HMI – отображение текстов сообщений, значений переменных, графических объектов, изменение параметров настроек, подача команд управляемому механизму. Для управления оборудованием и навигации по программному приложению панель оператора шнайдер оснащена сенсорным экраном и удобно расположенными клавишами.

С учетом разных условий эксплуатации компанией предложены моно- и многофункциональные модели, компактные решения, оптимизированные под конкретные задачи, а также универсальные варианты устройств. Для взрывоопасных сред или режимов с повышенными гигиеническими требованиями Schneider производит интерфейсы во взрывозащищенном исполнении, а также модели с лицевой панелью из нержавеющей стали.

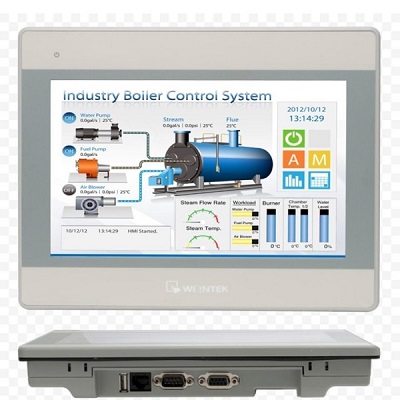

Панель оператора бренда Weintek

Операторская панель Weintek – еще один вариант эффективного человеко-машинного интерфейса. Выполняя идентичные функции по информированию, вводу команд управления, настройке рабочих параметров, панель оператора обеспечивает оперативную двустороннюю связь между программируемым оборудованием и человеком. Графические интерфейсы тайваньской компании Weintek характеризуются высоким качеством визуализации, удобством использования, простым и понятным техническим оснащением. Возможности диалоговой операторской панели HMI позволяют:

• отображать текущие данные в виде таблиц, графических объектов, текстовых данных;
• выстраивать мнемосхемы посредством встроенных архивов;
• создавать небольшие программы для автоматического выполнения задач;
• разграничивать доступ для разных пользователей;
• вести журналы для фиксирования аварийных и текущих событий;
• сохранять информацию на внутреннем и внешнем запоминающем устройстве.

Коммуникация панелей HMI обеспечивается посредством протоколов Modbus, а также сторонних протоколов других производителей. Это позволяет существенно расширять область применения операторских интерфейсов Weintek и интегрировать их с контроллерами ведущих мировых компаний, таких как DirectLOGIC, Mitsubishi, Siemens и др.

Операторская панель UniO

Панель оператора UniOP – простое и в то же время надежное средство отображения текущих данных, обеспечивающее оперативный контроль и управление рабочими процессами. Обладает следующими основными характеристиками:

• влаго- и пылезащищенное исполнение;
• наличие тактильных мембранных клавиш;
• интегрированные часы реального времени с резервным питанием;
• оснащение интерфейсами RS-232/RS-485 для подключения к компьютеру;
• возможность замены надписей на клавишах;
• наличие нескольких форматов передачи данных;
• регулирование параметров контрастности и яркости экрана;
• поддержка работы с разными типами ПЛК;
• защита доступа паролем и др.

Серия панелей оператора UniOP, представляющая собой микроконтроллеры с интерфейсом HMI, значительно упрощают управление оборудованием, обеспечивая качественный мониторинг, отображение и настройку текущих данных.

ООО «А-К-С» предлагает широкий ассортимент сенсорных и клавишных интерфейсов оператора для разных режимов эксплуатации.
