Единая концепция автоматизации, предложенная компанией Siemens, обеспечивает качественно новый уровень организации промышленной автоматики. Интегрированная инновационная платформа Totally Integrated Automation (TIA) позволила унифицировать компоненты автоматизированной системы на всех ступенях управления и тем самым обеспечить максимальную совместимость элементов целого комплекса. Одними их таких структурных элементов являются ПЛК серии Simatic S7 и система PCS.

Уровень оперативного управления

Эффективное функционирование инновационной платформы TIA обеспечивается многоступенчатостью ее структуры, которая состоит из следующих уровней:

• полевого; управление осуществляется посредством датчиков, КИП и аналитических приборов, систем приводов, станций  Simatic ЕТ-200;
• систем автоматизации; на этом уровне задействуются ПЛК различных моделей, в числе которых siemens simatic s7 1200, 1500, s7-300, s7-400 и их модификации;
• оперативного управления; осуществляется при помощи систем Simatic PCS и Simatic WinCC SCADA;
• управления предприятием; выполняется посредством системы MES.

На уровне оперативного управления системой PCS реализуется функция комплексной автоматизации первичных производственных процессов. В то же время она предоставляет возможность интеграции промышленных контроллеров, компьютерного управления, полевых приборов для функционирования вторичных процессов в автоматическом режиме.

Simatic PCS – один из самых важных компонентов платформы TIA, который является уникальным средством для построения однородного типа автоматизации различных типов технологических процессов и производств. Модульная архитектура PCS способствует широкому применению и получению требуемой конфигурации как для простейших задач, так и для сложных производственных комплексов.

Современное средство управления может работать в тесном взаимодействии с другими системами либо функционировать отдельно в автономном режиме. В условиях комплексной автоматизации PCS позволяет находить оптимальные решения, которые обеспечивают высокую конкурентоспособность, гибкость и эффективность предприятия.

Уровень систем автоматизации

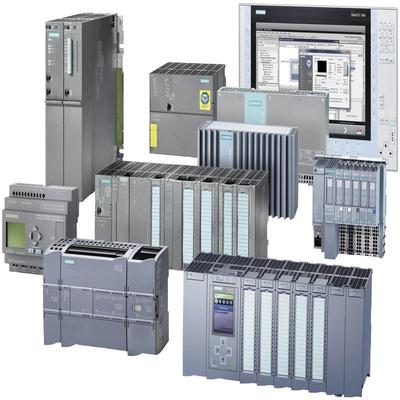

Согласно концепции комплексной интегрированной автоматики TIA компании Siemens функция управления на уровне систем автоматизации осуществляется посредством целого ряда ПЛК. К ним относятся Siemens Simatic 1200, 300, 400, а также инновационный контроллер Simatic S7-1500. Выбор и интегрирование управляющих средств производится исходя из конкретных требований, условий эксплуатации и степени сложности задач.

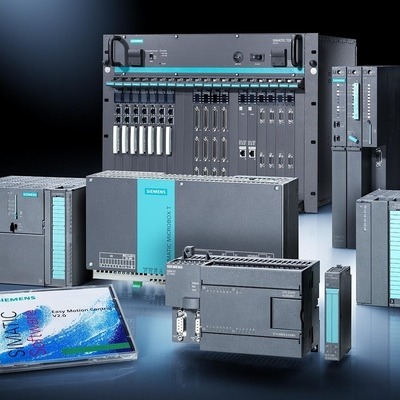

Помимо программируемых контроллеров для автоматизации вторичного уровня задействуются следующие программные и аппаратные компоненты:

• компьютерное числовое управление;
• системы управления перемещением;
• промышленная связь;
• человеко-машинный интерфейс;
• системы, обеспечивающие безопасность и противоаварийную защиту;
• коммутационная аппаратура.

Эффективное взаимодействие перечисленных средств, задействованных в работе всей интегрированной платформы TIA, основано на однородности организации промышленной связи. Однородные способы управления данными реализуются на всех уровнях автоматизации. Именно благодаря такому подходу, а также конфигурированию и построению промышленной связи стало возможным обеспечение высокоскоростного взаимодействия всех компонентов при сетевом обмене данными, а также при получении информации посредством Internet .
