Данная серия выключателей является одной из наиболее инновационных в каталоге компании Шнайдер Электрик. Компактность корпуса и оперативность срабатывания – это ключевые преимущества устройств, обусловливающих их широкое распространение. К другим сильным сторонам относятся:
большая скорость срабатывания, чем у привычных предохранителей;
высокий уровень надежности;
чувствительность к изменениям в сети;
возможность многократного сброса для нескольких срабатываний.

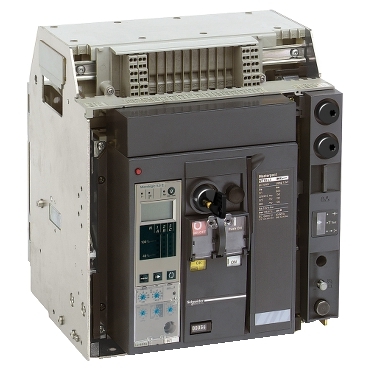

Рассмотрим же более детально особенности конструкции Masterpact NT.
Разнообразие функционала
Первое, что стоит отметить, характеризуя автоматические выключатели данной категории, – широкий диапазон рабочих токов: от 630 до 1600 ампер. Модели Masterpact NT10H1 являются одними из самых мелких силовых переключателей с данными показателями тока.
Технические параметры:
показатели отключающей способности варьируются в диапазоне от 42 до 150 кА, при 220/415 вольтах переменного тока;
максимальный уровень напряжения – 690В;
шаг подключения на полюс – 70 миллиметров;
два варианта исполнения: на 3 и 4 полюса;
реализация четырех блоков управления с измерительными функциями, а также с возможностями мониторинга потребления энергии и анализа электросети.
Приборы поддерживают возможности подключения разнотипных принадлежностей и запасных частей, которые существенно расширяют функциональные возможности. Также приспособления полностью соответствуют стандартам МЭК 0947-1, 2 и МЭК 68230.
Разнообразие моделей
Данная серия устройств включает несколько функциональных модификаций, каждая из которых имеет свои технические особенности. Рассчитаны варианты на разные электротехнические показатели, на что стоит обращать внимание при выборе устройств. Рассмотрим некоторые вариации и их эксплуатационные показатели.
NT12
Выключатель для стационарного монтажа с номинальным током в 1250 ампер. Предельный ток короткого замыкания – 42 килоампера, стандарт подключения – SE. Masterpact NT12 используется преимущественно с сетями переменного напряжения, частотой в 50/60 Гц. Подходит для изоляции, согласно требованиям стандарта IEC 60947-2. Относится к категории В, код отключающей способности – Н1.
Управление агрегатом простое – достаточно нажать кнопку для запуска или остановки. Рабочий ток при температуре среды в +40 градусов достигает показателя в 1250 А.
NT10

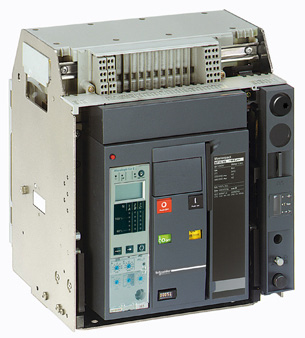

Ранее описанная модель Masterpact NT10 также пользуется широким распространением, благодаря своим надежным характеристикам. Исполнение устройства также стационарное, номинальный ток – 1000 ампер. Установлен расцепитель электронного типа, что увеличивает скорость срабатывания. Модель на четыре полюса, сама конструкция выкатного вида. В зависимости от параметров сети, агрегат демонстрирует разные показатели отключающей способности.
NT06 H1
Одна из самых простых модификаций в каталоге производителя, также относится к выкатному типу. Монтаж проводится исключительно в составе конфигурируемых аппаратов. Имеет Masterpact NT06 H1 три полюса для работы с переменным током. Соответствует всем отраслевым стандартам, что расширяет возможности для применения.
