Модельный ряд промышленных контроллеров Simatic S7

Семейство логических контроллеров Siemens Simatic S7 – это комплекс высокотехнологичных микропроцессорных устройств автоматического управления. ПЛК изначально ориентированы на промышленное применение в составе систем производственной автоматизации. Представлены во множестве технических решений и конструктивных исполнений. Предназначены для управления электротехническими устройствами, оборудованием и процессами. В зависимости от модели контроллеры Simatic S7 могут успешно работать с простыми и сложными задачами автоматизации.

Основные виды ПЛК

Технический потенциал любого контроллера находится в прямой зависимости от эффективности его оснащения и конфигурации. Создать единственный универсальный вариант, способный адаптироваться абсолютно под все задачи, вряд ли возможно. Это объясняется огромным разнообразием технологий, рабочих операций и направлений в сфере промышленного производства. Поэтому для каждого предприятия существуют свои оптимальные по функциям и параметрам варианты ПЛК. Это стало причиной разработки полномасштабного семейства логических контроллеров PLC Siemens Simatic S7, объединяющее в себе технические решения для разных требований. Семейство включает следующих четыре модельных ряда:

• S7-300 (стандартная модель), S7-300С (повышенной компактности), S7-300F (с интегрированной функцией автоматики безопасности в одной системе);
• S7-400 (стандартная версия), S7-400Н (с повышенной отказоустойчивостью), S7-400F/FH (с предустановленной функцией противоаварийной защиты и безопасности);

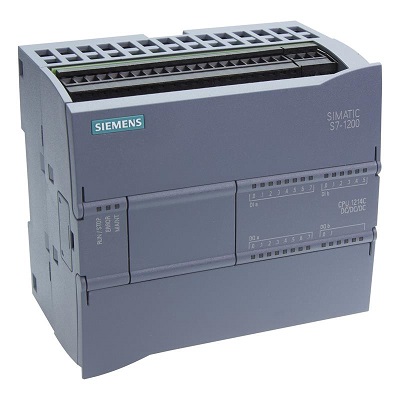

• S7-1200 – plc Simatic s7 1200 не имеет дополнительных версий;

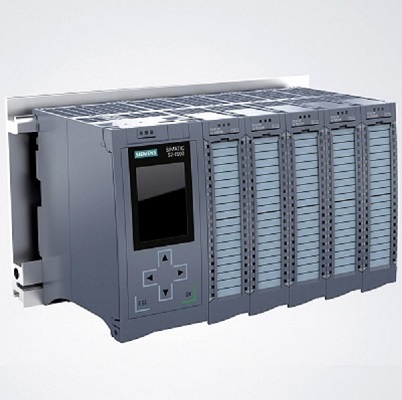

• S7-1500 (стандартное решение), S7-1500С (повышенной компактности), S7-1500F (с встроенными функциями безопасности), S7-1500T (с расширенной поддержкой PLCopen).

Помимо приведенных модификаций Simatic S7, контроллеры также могут иметь одно из двух конструктивных исполнений: стандартное и усиленное. Их основное отличие состоит в применении усиленного корпуса, в котором размещаются все компоненты микропроцессорного устройства. Маркировка таких ПЛК выглядит следующим образом: SIPLUS S7-300, SIPLUS S7-400, SIPLUS extreme S7-1200, SIPLUS extreme S7-1500.

Усиленные версии ПЛК сохраняют работоспособность при кратковременном появлении конденсата или наледи на печатных платах и других электронных компонентах. Благодаря высокой герметичности корпуса эти типы контроллеров стабильно работают в средах с агрессивным воздействием химических, биологических и механических веществ. Они также характеризуются расширенным диапазоном рабочих температур.

Структурные компоненты ПЛК

Главной отличительной особенностью plc Simatic s7 является принцип модульного построения контроллеров. Это позволяет оптимизировать их функциональность, коммутационные и технические возможности под определенные задачи и условия. Поэтому компанией Siemens разработан ряд отдельных модулей и плат разного назначения. К ним относятся:

• центральный процессор – основной блок, оснащенный системной памятью, блоками ввода-вывода, коммуникационными интерфейсами;
• сигнальные модули и платы;
• технологические блоки;
• интерфейс разного назначения;
• блоки питания;
• функциональные модули.

Установка контроллера производится на разную конструктивную основу. Это разного рода монтажные стойки DIN с параллельной и последовательной коммуникационными шинами, встроенными в опорную часть. В зависимости от конечной конфигурации ПЛК металлические стойки ориентируют в вертикальном или горизонтальном направлении. Непосредственное крепление корпуса в рабочее положение производится шинными зажимами или стандартными винтами.

Преимущества контроллеров Simatic

Поэтапно совершенствуя и развивая решения в сфере автоматизации, сегодня компания Siemens разрабатывает целый комплекс микропроцессорных устройств для контроля, регулирования, логического анализа и управления. Предложенное немецким производителем семейство plc siemens simatic s7 стало важным инструментом для автоматической организации рабочих процессов. Поэтапная оптимизация ПЛК привела к созданию высокопроизводительного S7-1500, оснащенного самым широким набором функций, передовым программным обеспечением, расширенными возможностями коммуникации. Он также обладает высокой стойкостью к внешним воздействиям, что позволяет устанавливать ПЛК в местах с разными условиями эксплуатации.

Основными преимуществами контроллеров нового поколения являются:

• высокоскоростная обработка поступающей информации с последовательным анализом и преобразованием;
• быстрый отклик при возникновении сбоев в работе систем;
• поддержка развернутого перечня протоколов промышленной связи;
• компактность конструкции;
• простая установка, подключение и эксплуатация;
• способность одновременной коммутации большого числа исполнительных механизмов;
• возможность самостоятельно проводить диагностику системы.

Современные ПЛК также характеризуются высоким уровнем безопасности, благодаря чему доступ к информационному блоку разрешен только определенному кругу лиц. Контроллеры также отличаются особым удобством человеко-машинного интерфейса, который обеспечивает эффективное взаимодействие оператора и машины.
