Продукция международной компании Baumer объединяет в себе все основные типы энкодеров, измерительных и сенсорных технологий для получения данных в автоматическом режиме. Предназначены для решения множества производственных задач, в том числе измерение расстояния, обнаружение объекта, обработка изображений, проверка, идентификация и контроль. Особое место в составе продуктов компании занимают промышленные энкодеры.
Назначение и виды энкодеров
Основное назначение промышленных энкодеров состоит в измерении и контроле скорости вращения, определении положения вращающихся валов на машинах, установках и электроприводах. Измерительные устройства, также называемые угловыми датчиками, подразделяются на два вида:
- инкрементальные;
- абсолютные.
Абсолютный и инкрементальный энкодер имеют принципиальную разницу относительно первичной настройки координат при каждом включении. Так, датчик абсолютного типа предоставляет текущую информацию в виде кода, уникального для каждого положения вала. Это позволяет определить его координату сразу после подачи напряжения без необходимости предварительной установки в исходное положение. Инкрементальный энкодер при отключении питания утрачивает всю информацию о скорости и положении объекта. Поэтому при каждом новом включении датчики этой категории требуют установки в начальное положение.

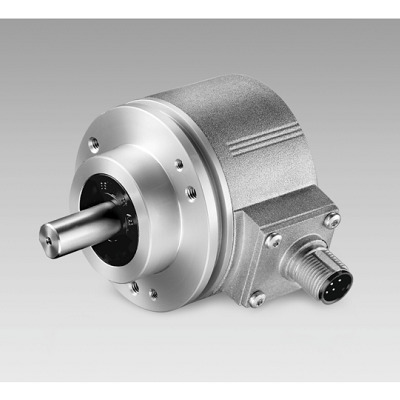

Инкрементальные энкодеры
Угловые датчики инкрементального типа формируют электрические импульсы для принимающего устройства, которое, подсчитывая количество сигналов, определяет текущие координаты. В зависимости от места применения и способа установки инкрементальный энкодер baumer производится с разными видами вала. Это может быть сквозная полая, глухая полая или сплошная конструкция. Крепление на полую ось имеет существенные преимущества. В этом случае энкодер меньше выступает, легче крепится, не так разогревается, воспринимает меньшие радиальные и осевые нагрузки на подшипники.
Особенностями этого типа устройств также являются:
- компактный размер;
- прочная модульная конструкция;
- точное оптическое зондирование;
- разнообразие типоразмеров корпуса: 24-85 мм (вариант с полым валом), 24-92 мм (с цилиндрическим).
Инкрементальный энкодер, купить который можно на сайте интернет-магазина ООО «А-К-С», способен формировать разные типы выходных сигналов. Например, это может быть совместимый с защитой от короткого замыкания сигнал 25W Push. Применяется при подключении контроллера через коммутатор, а также при длине линии связи более 100 м. Другой возможный вариант – 05K Push-pull – используется при TTL сигналах, при подключении к компьютеру с длиной кабеля не более двух метров.
В общем случае с помощью энкодера инкрементального типа можно определить скорость и направление вращения вала, его угловое положение. Разрешающая способность устройства определяется количеством полученных импульсов на один оборот.
Абсолютные энкодеры
Более совершенные и функциональные чем инкрементальный оптический энкодер абсолютные устройства обладают следующими достоинствами:
- способностью формировать уникальный сигнал для каждого углового положения вала в диапазоне 0˚-360˚;
- отсутствием надобности в подсчете импульсов в контроллере;
- возможностью получения мгновенных данных о координатах вала даже в случае отключения питания;
- отсутствием необходимости в выставлении нулевой отметки при включении.
В процессе работы угловые датчики формируют абсолютный выходной сигнал в виде кода Грея или двоично-десятичного кода с использованием фотодиодной матрицы с высоким разрешением.
Категория абсолютных контрольно-измерительных средств также включает абсолютные многооборотные энкодеры. Приборы представляют собой однооборотные устройства с интегрированным счетчиком. Положение в диапазоне одного оборота определяется с помощью оптического диска. В энергонезависимой памяти счетчика информация сохраняется и при выключении. Это обеспечивается при помощи предварительно устанавливаемой литиевой батареи. Дополнительный резервный источник питания также позволяет производить подсчет оборотов в выключенном состоянии.
На сайте интернет-магазина ООО «А-К-С» в разделе каталога можно выбрать и приобрести все основные типы датчиков для широкого круга практических применений.
