htl энкодер

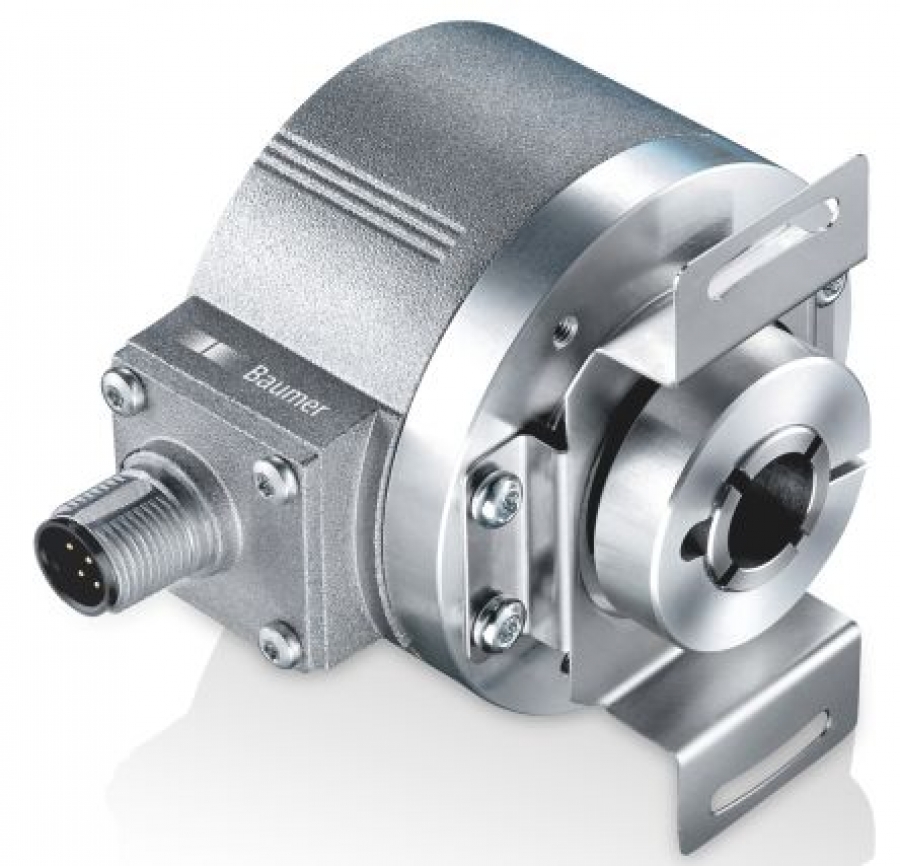

Когда необходимо определить скорость вращения вала на разных механизмах, приходится прибегать к использованию инкрементальных энкодеров. Оси энкодеров и валов соединены механическим способом. Иногда прибегают к гибким переходным муфтам, жестким втулкам. В ряде случаев энкодеры насаживают на сам вал, но это только тогда, когда ось энкодеров полого вида.

Принцип работы энкодера серии htl 1024

Внутри каждого из энкодеров жестким образом с валами закреплены стеклянные диски, на которые нанесены темные рисочки. В разных сторонах диска располагаются фотоприемник и источник света. Количество света, которое приходит на фотоприемник, будет изменяться. Все зависит от положения рисочек. Посредством электронной платы сигнал будет преобразован в дискретные выходные сигналы. Число импульсов на валу в простых случаях должно совпадать с количеством рисочек, которые имеет энкодер htl 1024. У выходного сигнала пара каналов, в которых импульсы сдвигаются на девяносто градусов касательно друг-друга. Таким образом и определяется вращательное направление.

Преимущества, которыми обладают современные инкрементальные энкодеры:

• корпус цельный из легкого сплава, конструкция его надежная, чтобы выдержать защиту от удара и вибрации;
• встроенная защита от паразитных токов, которые обусловлены изолированными шариковыми подшипниками;
• на двух концах вала размещаются подшипники;
• у силовых транзисторов есть защита от короткого замыкания;
• выбор программ широкий.

Те инкрементальные поворотные датчики, которые называют накапливающими энкодерами, способны генерировать сигналы на выходах постоянным образом, когда вал, на который их устанавливали, поворачивается на некоторые углы. Количество сигналов за один единственный оборот будет определяться разрешением энкодеров. Кроме того, чтобы следить за позицией, энкодер также может применяться для того, чтобы определиться с вращательной угловой скоростью.

Принцип работы инкрементальных кодировщиков

Каждый раз, когда вал будет поворачиваться на определенный угол, инкрементальный энкодер будет генерировать выходной сигнал. Инкрементальный энкодер ttl htl не будет выдавать абсолютное положение. Поэтому его внутренние компоненты более простые и экономичные.

Кроме отслеживания положения, чтобы определить скорость, зачастую используют инкрементальный энкодер. Как определить положение относительно начальной точки? Путем подсчета количества импульсов. Скорость вычисляется путем деления количества импульсов на измеренные временные интервалы.

Поворотный энкодер будет выдавать последовательные сигналы по одной линейке. Один датчик подключается к одному контроллеру. У некоторых инкрементальных энкодеров есть еще один сигнал, дополнительного плана. Их называют инвертированным сигналом, который гарантирует отсутствие ошибок при передачах. Чувствительность передач становится выше из-за передачи дифференциального сигнала по кабелям витой пары.

Принцип работы энкодеров

Приборы, которые предназначены для того, чтобы преобразовывать вращающийся объект в электрический сигнал, называются энкодерами. Инкрементальный энкодер призван механическое вращение вала генерировать в импульсные цифровые коды. В них содержится информация касательно угла поворота объекта. А когда вал остановится, то передача импульсов прекратится.

Основной рабочий параметр, который имеет датчик угла поворота энкодер - это количество импульсов за один оборот. Чтобы вычислить угловую скорость объекта, процессор в тахометре выполнит дифференцирование числа импульсов относительно времени, тем самым показав скорость. Она равна количеству оборотов за минуту.

Оптические и магнитные абсолютные энкодеры среди своих характеристик имеют количество шагов или уникальный код на обороты. Главным отличием инкрементальных и абсолютных энкодеров - это возможность не отступать от своих позиций когда пропадает питание.

Инкрементальные энкодеры бывают трех серий:

• общепромышленного назначения;
• миниатюрные;
• для тяжелых условий эксплуатации.

Применяют их в различных современных измерительных приборах. Они нуждаются в регистрации высокоточных углов. А вот абсолютный htl энкодер нужен для систем, у которых имеются высокие требования точности измерений, а также к безопасности.

В каких отраслях используют абсолютные энкодеры:

• крановые установки;
• лифтовое оборудование;
• электростанции;
• системы позиционирования;
• ветряные станции.

Существуют многооборотные и однооборотные абсолютные датчики углов поворота. Также выпускается специализированная серия энкодеров - речь идет о датчиках угла положения, которые предназначены для очень тяжелых условий работы. Эта продукция является самой перспективной.
