Являясь ключевым элементом ПЛК, модуль центральных процессоров CPU обеспечивает создание управляющих систем разных классов сложности. Бывает нескольких типов, отличающихся назначением, емкостью рабочей памяти, масштабом расширения, функционалом, количеством и видом встроенных интерфейсов, а также числом, наличием или отсутствием интегрированных входов и выходов.
Основные типы и характеристики CPU
Выполняя основную функцию управления, модули центральных процессоров не относятся к устройствам универсального применения. Поэтому в зависимости от специфики использования CPU выпускаются следующих типов:
- стандартный, структурно входящий в контроллер s7 300;
- F-CPU, предназначенный для модели S7-300F;
- С-CPU, используемый в модификации S7-300C;
- T-CPU, интегрируемый в S7-300Т.
Процессор стандартного типа может выпускаться емкостью рабочей памяти с минимальным значением 32 кБайт и максимальным до 1,4 Мбайт, обладать возможностью расширения от 8 до 32 модулей. Устройство имеет встроенный комплекс средств взаимодействий PROFIBUS DP, интерфейсы стандартов МР, MPI/DP, PROFINET. В зависимости от количества и вида структурных компонентов, центральный процессор может служить для эффективного построения небольших, высокопроизводительных или особо мощных систем автоматизации.
Рабочая память F-CPU составляет от 192 кБайта до 1,4 Мбайт. Максимальное количество модулей расширения ограничено 32-мя единицами, в числе которых находится и F-модуль. Встроенный комплекс средств для взаимодействия систем соответствует следующим стандартам: MP, MPI/DP, PROFINET, PROFINET IO, а также профилю протоколов промышленной сети PROFIBUS DP с поддержкой безопасной системы коммуникации PROFIsafe. Предназначен для системных средств противоаварийной защиты, в том числе с высокоскоростной обработкой данных.

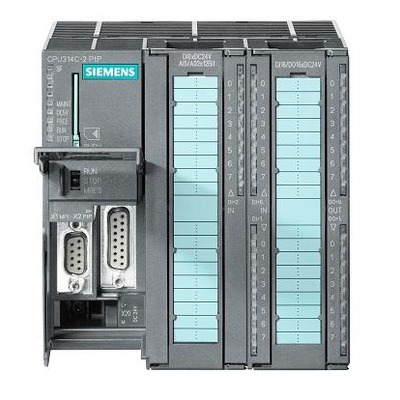

ПЛК Сименс с процессором С-CPU с параметрами памяти от 32-х до 96-ти кБайтов, возможностью установки от 8-ми до 31-го модульного компонента могут иметь до 24-х дискретных и до пяти аналоговых входов, а также до 16-ти дискретных и до двух аналоговых выходов. Дополнительные функции С-CPU: высокоскоростной счет, замер параметров частоты, параметров временного периода, замер импульсных выходов. Интегрированные интерфейсы: стандарта MP, профиля протоколов промышленной сети PROFIBUS DP, приемопередатчиков линий RS 422/RS485 для протокола PtP.
Процессор T-CPU характеризуется объемом памяти не превышающим 512 кБайт, максимально возможным расширением – до восьми модулей, четырьмя дискретными входами и восемью дискретными выходами. Оснащен комбинированным интерфейсом стандартов MPI/DP и комплексом средств взаимодействия PROFIBUS DP/PROFIdrive. Служит для формирования систем позиционирования и средств управления перемещением.
Функциональные особенности
При анализе функциональности и технических характеристик центральных процессоров simatic cpu, предназначенных для интеграции в контроллер S7-300, выделяют следующие особенности устройств:
- внушительный объем рабочей памяти, достигающий 1,4 МБайта;
- высокую емкость наружного носителя памяти (ММС-карты), составляющую от 2-х до 8-ми Мбайт;
- высокоскоростную обработку данных с длительностью выполнения целевого действия всего от 10 до 200 нс (логической) и от 0,1 до 6 мкс (арифметической);
- два способа обновления программного обеспечения: посредством ММС-карты либо с использованием промышленных сетей;
- выполнение роли сетевого шлюзового устройства;
- сохранение до ста последних сообщений в диагностическом буфере.
Наличие перечисленных функциональных особенностей позволяет обеспечивать высокоэффективную работу контроллера, осуществлять одновременное управление несколькими коммутационными процессами, хранить архивные данные всего программного обеспечения STEP 7, а также легко анализировать причины сбоев в работе автоматизированной системы управления.
