В процессе работы станочного оборудования, приводов лифтов, кранов и других механизмов необходимо обеспечивать точное позиционирование вала, контроль и регулирование частоты его вращения. Эта задача решается с помощью частотных преобразователей с обратной связью по скорости и входящих в состав электропривода абсолютных или инкрементальных энкодеров. Обеспечивая надежную обратную связь и высокоточное измерение, датчики позволяют определять положение объекта, его перемещение и скорость в любой момент времени. Одним из видов таких устройств являются энкодеры серии ENC производства южнокорейской компании Autonics.
Основное назначение
Любой энкодер предназначен для измерения физических параметров в соответствии со своим назначением. Данные, предоставленные датчиком, служат для дальнейшего определения и регулирования скорости, положения и ускорения объекта. В процессе движения сенсорные устройства производят преобразование механического вращения вала в электрические сигналы, которые принимает управляющее устройство. В качестве оборудования управления могут использоваться программируемые логические контроллеры, преобразователи частоты, серводвигатели.
Для выполнения задач претенциозного регулирования параметров скорости и позиционирования вала двигателя в составе электроприводов используют энкодер частотник. Преобразователь частоты совместно с датчиком обратной связи и другими функциональными компонентами электропривода обеспечивает протекание рабочих процессов с заданными техническими и эксплуатационными требованиями.
Для выполнения измерений скорости или длины непрерывно движущегося материала компанией Autonics предложены инкрементальные энкодеры с мерными колесами серии ENC. Входят в состав линий технологического процесса. Основная область применения сенсорных устройств – упаковочные машины, текстильная отрасль, складское оборудование, общее промышленное применение.
Технические характеристики
Энкодеры enc, представляют собой датчики углового перемещения для устройств, измеряющих углы поворота электродвигателя. Серия ENC представлена моделями с разными техническими характеристиками с целью широкого промышленного применения. С учетом индивидуальных параметров осуществляют выбор и установку того или иного устройства. Основными критериями выбора инкрементального энкодера, оснащенного мерными колесами, являются:
- оптическое разрешение: 1-500 импульс/оборот;
- тип выхода: комплементарный (Т), NPN с открытым коллектором (N), по напряжению (V);
- время и максимальная частота отклика;
- источник питания: 5В +5 %, 12-24 В +5%;
- вид кабеля: нормального типа или кабель с разъемом;
- вибростойкость;
- ударопрочность;
- температурно-влажностные параметры;
- уровень IP защиты от пыли и брызг.

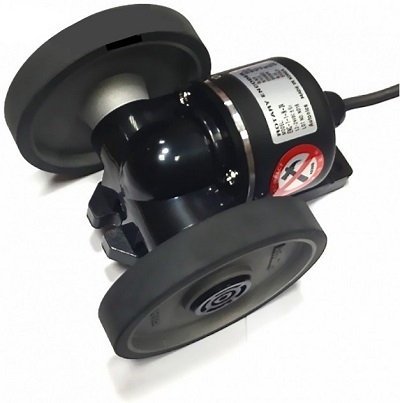

Все основные технические характеристики отражаются в маркировке сенсорного устройства. Например, обозначение энкодер enc 1 1 t 24 расшифровывается как датчик с выходной фазой А или В, с минимальной единицей измерения импульсов в 1 мм, комплементарным выходом, источником питания 12-24 В +5%, оснащенный кабелем нормального типа длиной 2 м диаметром 5 мм. Инкрементальный энкодер данной модели обеспечивает передачу импульсов на каждый миллиметр длины и работает с разрешающей способностью 500 импульсов на один оборот колеса. Длина окружности мерного колеса составляет 250 мм. Уровень сигнала выхода при измерении расстояния изменяется в соответствии с параметрами международной системы мер и весов.
Инкрементальные энкодеры ENC стабильно работают в большом диапазоне температурных режимов и обеспечивают стабильное измерение длины или скорости постоянно перемещающихся объектов при температуре от -10˚С до +70˚С. При этом относительная влажность окружающей среды должна находиться в пределах 35-90%. Уровень защиты от проникновения пыли и брызг жидкости составляет IP 50.
При соблюдении требований к микроклимату энкодер enc 1 показывает стабильную работу на протяжении всего рабочего периода. При этом предоставляет информацию с высокой точностью и быстродействием. Обеспечивает надежное, бесперебойное и безопасное функционирование всего производственного процесса.
