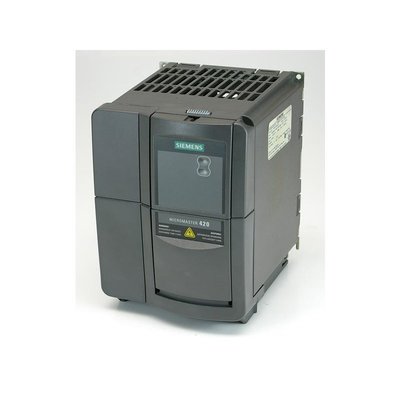

Преобразователь частоты Micromaster 420 корпорации Siemens служит для регулирования параметров скорости вращения электроприводов. Имеет модульное компактное исполнение в нескольких типоразмерах. Многофункционален, надежен, легко инсталлируется, подключается и запускается в эксплуатацию. Ввиду широкого диапазона значений сетевых напряжений устройство может работать практически повсеместно.

Основные особенности

Широкой области применения частотного преобразователя способствует целый ряд положительных качеств, начиная от компактных размеров устройства, и заканчивая его техническими возможностями.

Среди основных особенностей micromaster 420 выделяют:

• легкость инсталляции, параметризации и пуско-наладочных работ;
• большой перечень механических и силовых параметров, позволяющих конфигурировать частотник под конкретные эксплуатационные требования;
• способность обеспечивать бесшумную работы электродвигателя благодаря высокой частоте коммутации;
• быстрое реагирование на управляющие сигналы;
• простота клеммного безвинтового присоединения сетевого провода и провода электродвигателя;
• высокая гибкость конфигурации функциональных частей устройства;
• высокоэффективное цифровое управление благодаря интегрированному микропроцессору;
• автоматический пуск после вынужденной остановки или сбоев в работе.

Преобразователь отличается интеграцией множества защитных параметров, позволяющих выдерживать периодические превышения расчетных значений тока и напряжений. Помимо этого обеспечивается защита от перегрева частотника, короткого замыкания, изменения параметров и опрокидывания. Частотный преобразователь сименс в обязательном порядке заземляется. Для защиты электродвигателя от перегрева используют терморезистор, подключаемый через отдельный цифровой вход.

Функция управления осуществляется по линейной, квадратичной и параметрируемой зависимостям U/f-регулирования, а также посредством прямого управления током (FCC). Это позволяет достигать отличных динамических показателей и лучшего способа управления двигателем.

Основные характеристики

Модульное исполнение позволяет конфигурировать преобразователь под заданные условия. На сегодня устройство выпускается в трех типоразмерах и характеризуется широким диапазоном технических характеристик. Основными из них являются:

• напряжение сетевого питания: от 200 до 480 Вольт;
• параметры мощности: от 0,12 до 11 кВатт
• сетевая частота: от 47 до 63 Герц;
• выходная частота: от 0 до 650 Герц;
• частота импульсов: от 2 до 16 кГерц;
• диапазон рабочих температур: от -10°С до +50°С;
• относительная влажность: до 95%, при этом образование конденсата не допускается;
• степень защиты корпуса: IP 20.

Высокая эффективность работы micromaster 420 характеризуется коэффициентом полезного действия устройства, составляющим порядка 96-97%. Исключительная надежность работы преобразователя подтверждается его способностью выдерживать перегрузки, превышающие на 50% расчетные параметры. Продолжительность перегрузочного периода может составлять одну минуту и повторяться каждые пять минут.

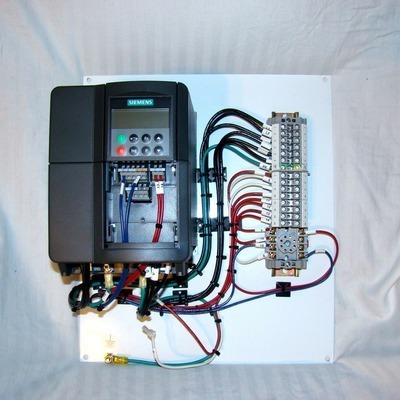

Инсталляцию устройства следует производить исходя из определенных условий. Не допускается монтировать преобразователь частоты siemens в местах с повышенным воздействием вибрационных, механических, электромагнитных нагрузок. Помимо этого должно быть исключено присутствие разного рода агрессивных сред в воздушном пространстве. При установке необходимо отдавать предпочтение вертикальному монтажу по причине более эффективного охлаждения.
