Среди огромного количества предложений известных в мире производителей сенсорная продукция международной компании Baumer занимает особое место. Являясь одним из лидеров в этой сфере, предприятие производит все основные типы промышленных датчиков и средств измерения. Разработки компании интегрируются в системы автоматизации и стабильно работают вне зависимости от уровня сложности при эксплуатации. Одними из самых востребованных продуктов компании являются датчики углового перемещения.
Конструктивные особенности
Угловой датчик выполняет ряд последовательных действий, которые заключаются в сборе актуальных данных, их преобразовании в электрический сигнал и передаче принимающему устройству. Сигнал необходим контроллеру, преобразователю частоты или приводу для точного определения положения или скорости вращающегося вала. Конструкция разных моделей зависит от типа устройства и может несколько отличаться. Например, оптический энкодер baumer состоит из следующих основных компонентов:
- инфракрасного диода;
- стеклянного диска с темными рисками;
- фотодиодной матрицы;
- оси/вала, вращающего диск;
платы выходных сигналов, преобразующей внутренние сигналы в нормализованные для контроллеров.
Любой энкодер углового перемещения может содержать один из нескольких возможных видов вала, в том числе: полый вал с одной стороны, полый сквозной или сплошную ось. От конструкции вала зависит способ крепления сенсорного устройства. Так, энкодер baumer eil580p со сплошной цилиндрической осью крепится за торцевой фланец или боковую фаску, а фиксирование вала производится с помощью гибкой муфты. В свою очередь крепление корпуса углового сенсора со сквозной центральной частью выполняется реактивной тягой, а его оси цанговым зажимом. Каждый из способов закрепления энкодера обеспечивает максимальную прочность и сохранение рабочего положения энкодера.
Существуют некоторые преимущества при креплении за полую ось:
- угловой датчик не так выступает;
- облегченный монтаж с крепежом только на вал;
- доступность механической подстройки нулевой метки;
- меньшие радиальные и осевые нагрузки на подшипники датчика;
- незначительный разогрев энкодера ввиду малого контакта с приводом.
Совокупность перечисленных качеств зачастую делает более предпочтительным использование сенсора с полой центральной частью. Тем более что снижение внешних нагрузок способствует меньшему износу и, как результат, большему сроку эксплуатации энкодера.
Типы угловых датчиков

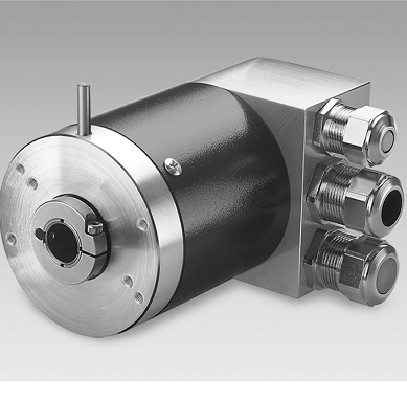

Компания Baumer разрабатывает целый ряд сенсорных устройств, в том числе угловые промышленные энкодеры, бесконтактные сенсоры, преобразователи для синхронных двигателей. Категория угловых датчиков объединяет в себе абсолютный и инкрементальный энкодер Baumer различных серий и модификаций. Это самые распространенные типы промышленных преобразователей, имеющие широчайший спектр практического применения. Основными характерными особенностями угловых абсолютных датчиков являются:
- высокая точность и быстродействие предоставления данных;
- формирование цифрового кода для каждого углового положения вала в диапазоне от 0? до 360?;
- отсутствие надобности в подсчете выходных импульсов в контроллере;
- кодирование данных в виде кода Грея или двоично-десятичного кода;
- возможность получения информации о положении вала при выключенном питании;
- отсутствие необходимости поиска нулевой метки.
Компанией также производятся одно- и многооборотные модели абсолютных сенсоров. Применение многооборотных энкодеров позволяет не только определять положение оптического диска в пределах оборота, но и сохранять число оборотов в энергонезависимой памяти встроенного счетчика.

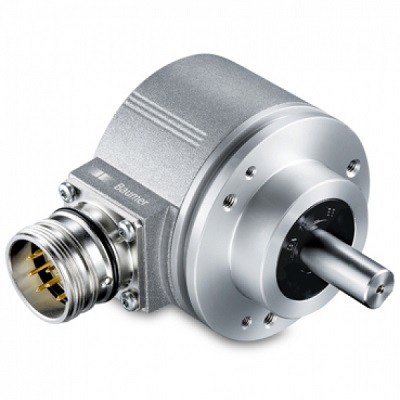

В отличие от устройств абсолютного типа инкрементальные угловые датчики вырабатывают аналоговые и цифровые сигналы, которые фиксируют только относительное положение объекта. Разрешение такого типа энкодера определяется количеством импульсов на один оборот вращающегося вала. Они также требуют восстановления нулевого положения после очередного включения. Поэтому скорость и положение вала можно определить, только если не выключалось питание.
ООО «А-К-С» предлагает широкий выбор сенсорных устройства известных мировых брендов. В каталоге можно найти оптический, магнитный, индуктивный и любой другой инкрементальный или абсолютный энкодер. Маркировка Baumer, Autonics, YASKAWA или Sick позволят сориентироваться относительно производителя и найти наиболее подходящий вариант.
