Датчики – обязательный компонент автоматизированных средств управления. Небольшой, но технически сложный прибор обеспечивает сбор и предоставление текущей информации об определенном параметре: линейном и угловом перемещении, положении, уровне, скорости, температуре и других типах данных. Датчики участвуют в процессах обработки, наполнения, обеспечения безопасности в составе простых и сложных системных средств автоматизации. На разработке и выпуске этого типа продукции специализируется компания Heidenhain – известный производитель из Германии с более чем вековой историей.
Виды преобразователей
Производством непосредственно датчиков предприятие начало заниматься в 1952 году, когда и представило первые оптические преобразователи линейных перемещений для станков. Спустя 70 лет продукция компании в этом сегменте включает многотысячный ассортимент высокоточных преобразователей. В зависимости от типа и модели приборы отличаются функциональностью, измеряемым параметром, точностью, принципом действия, конструкцией и другими параметрами.
Виды абсолютных и инкрементальных датчиков, поставляемых компанией Хайденхайн:
- угловой Heidenhain энкодер;
- преобразователь линейных перемещений;
- датчик вращения;
- измерительные щупы.
Угловые энкодеры предназначены для предоставления текущей информации об угловом перемещении рабочего органа оборудования. Полученные данные в режиме реального времени передаются устройству управления посредством электрических импульсов. В большинстве случаев используются для координирования работы обрабатывающих станков и многофункциональных центров.
Линейные преобразователи измеряют положение линейных осей бесконтактным способом, то есть каких-либо механических элементов для этого не применяется. Подобный подход способствует недопущению потенциальных погрешностей при измерении и, соответственно, обеспечивает предоставление высокоточных данных.

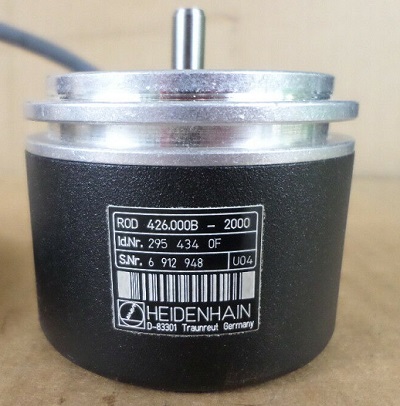

Датчики вращения выполняют контрольно-измерительные функции таких параметров как положение и угловая скорость. Могут быть как внешней, так и внутренней установки в устройствах или корпусах электродвигателей. Отличаются исключительной износостойкостью, прочностью, устойчивостью к вибрациям, длительной эксплуатацией.

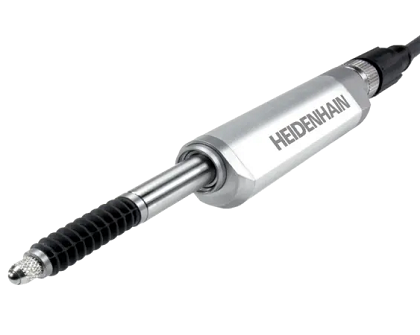

Измерительные щупы, называемые также датчиками длины, выполняют различные задачи в составе измерительных установок, метрологического и контрольного оборудования. С помощью щупов, включая модель Heidenhain tt 140, измеряют, контролируют и отлаживают систему ЧПУ, предназначенную для управления станками.
Ключевые особенности
Характерные особенности любого преобразователя зависят от его конструкции, исполнения, принципа работы, технических возможностей. Так, датчики для измерения линейных перемещений для эксплуатации в сложных условиях отличаются повышенной герметичностью корпуса и изготавливаются из алюминия. Это препятствует проникновению пыли, брызг, других загрязнений. При наличии высоких вибрационных нагрузок устанавливаются приборы с повышенной виброустойчивостью.
Интересно конструктивное решение датчиков в герметичном исполнении. Во внутреннем пространстве корпуса создается избыточное давление посредством предварительно очищенного сжатого воздуха. Обеспечение чистоты воздуха является определяющим требованием в подобной технологии. Для выполнения этой задачи компания разработала специальное устройство Da 300 Heidenhain. Конструктивно оно включает 2-ступенчатый фильтр, отводчик конденсата, манометр и регулятор давления.
Для получения информации о текущем положении, скорости, перемещении или другом параметре используют разные сенсорные технологии. Наиболее распространенными являются оптическая и магнитная. Они обеспечивают быстрое, высокоточное измерение, что обуславливает использование таких типов датчиков в особо ответственных приложениях. В составе этой группы преобразователей Heidenhain поставляет устройства в разных конструктивных решениях. Один из примеров – модуль углового энкодера. Прибор состоит из самого энкодера и высокоточного подшипника.
