Работа технологического оборудования в автоматическом режиме обеспечивается целым рядом функциональных механизмов и электронных устройств. На начальном уровне это датчики, далее в работу включается оборудование управления и непосредственно приводы. Варианты средств управления зависят от типа системы. Для пневмосистем одним из таких инструментов являются соленоиды. Устройства этого типа легли в основу отдельных функциональных компонентов пневмоавтоматики. В том числе и в оборудовании итальянского производителя Camozzi.
Основные виды соленоидов
В общем случае такое устройство как соленоид представляет собой простую конструкцию, состоящую из катушки индуктивности, размещенной в пластиковом корпусе. В процессе работы при подаче питания она инициирует создание электромагнитного поля. Этим полем обуславливается приведение в действие определенного механизма, то есть происходит преобразование энергии магнитного поля в механическую работу. Подобные устройства используют для открытия защелок дверей, клапанов, выключателей и других механизмов.

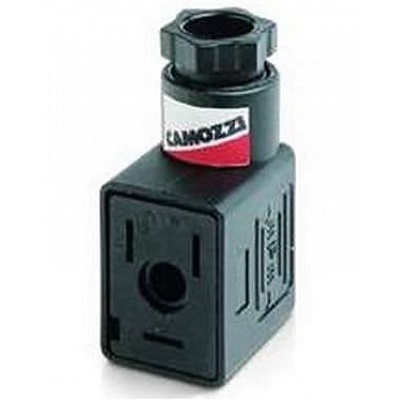

Чтобы подключить соленоид к электропитанию компания изготавливает разные типы разъемов. В их числе разъем соленоида Camozzi 122 800, 124–800, 122–550–1, а также иные модели, которые подходят под конкретный вид эл/магнитного устройства. Для производства корпуса соленоида используются различные полимерные материалы, включая полиамид, полиэтилен и другие. Эл/магнитные катушки соленоидов совместимы с пневмораспределителями различных серий, в том числе линейки A, AP, CFB, NA и другие. На сегодняшний день продуктовая линейка соленоидов Camozzi представлена следующими сериями:
- G 7 – вариант для стандартных эксплуатационных условий с ограничением по уровню влажности до 75%;
- А 7, в том числе соленоид camozzi a7e – линейка для использования без экстремальных внешних воздействий;
- U7..ЕХ – серии для мест с повышенной влажностью, способны работать на улице; все устройства имеют сертификат АТЕХ;
- Н 8 – модельный ряд соленоидов для мест с повышенной взрывоопасностью;
- G 93 – линейка, специально разработанная для управления работой моностабильными пневмораспределителями.
Приведенный перечень – небольшая часть от всего пакета предложений Camozzi. Многообразие технических решений позволяет потребителю находить наиболее оптимальный вариант для каждого отдельного случая эксплуатации.
Технические характеристики
В соответствии с общепринятой практикой все оборудование и технические устройства имеют свою маркировку. Кодировка составляется согласно внутренним стандартам на производстве и включает основные характеристики изделия. Это помогает сориентироваться покупателю в ассортименте и быстро найти нужную модель. По таким же правилам кодируются данные о соленоидах в обозначении пневмораспределителя. Например, сочетание цифр "015" в наименовании модели Camozzi 454 015 22 означает применение в роли привода единственного горизонтального соленоида. В случае цифрового обозначения "011" кодировка подразумевает использование двух горизонтально расположенных устройств.
Если рассматривать характеристики непосредственно соленоида, то его основными параметрами являются:
- класс изоляции – возможные варианты от Camozzi: Н, F, которые означают температурные условия эксплуатации и соответствуют 200 ˚С для класса Н, и 150 ˚С для F;
- рабочий режим – может быть импульсным или непрерывным;
- класс защиты – в зависимости от исполнения предлагаются IP 54 и IP 65;
- параметры электропитания – напряжение и мощность;
- габариты и размеры присоединений.
При подборе соленоида также учитывают возможный диапазон напряжений, конструкцию, расположение. Сопоставляя эти параметры с условиями по месту установки, выбирают оптимальный вариант соленоида Камоци.
