PACDRIVE

Компания Schneider Electric выпускает линейку контроллеров движения с комплексной архитектурой автоматики. Pacdrive lmc предназначены для создания систем автоматического управления, что позволяет обладать такими преимуществами:

• контроль широкого спектра;
• открытый источник ПО;
• функции безопасности;
• сервисные драйвера;
• абсолютно интегрированный Ethernet.

Система состоит из контроллеров, моторов, и механических приводов. При помощи микросхем производитель индивидуально разрабатывает ПО, за счет которого происходит управление выключателями, датчиками, технической системой.

Рассмотрим различные модели составляющих.

Характеристика pacdrive c200

Данный агрегат может быть представлен в двух типоразмерах: до 2 и до 8 осей. Оперативная память модели составляет 128 МБ. Потребляет энергию в размере 24 В / 12 Вт. Охлаждается при помощи теплообмена путем перемещения материальных частиц. Работает при температуре от 5 до 45 °C. Связь устройств друг с другом осуществляется с помощью средств сопряжения, они могут быть любых разновидностей. Для лучшей визуализации и настройки товара встроены светодиодные индикаторы.

Другая модель - pacdrive c400 практически идентична с200. Ее отличия только в:

• типоразмере до 16 осей;
• оперативной памяти в два раза больше, чем у с200;
• питании 24 В / 85 Вт.

Устройство управления elau pacdrive может работать в типоразмере до 99 осей.

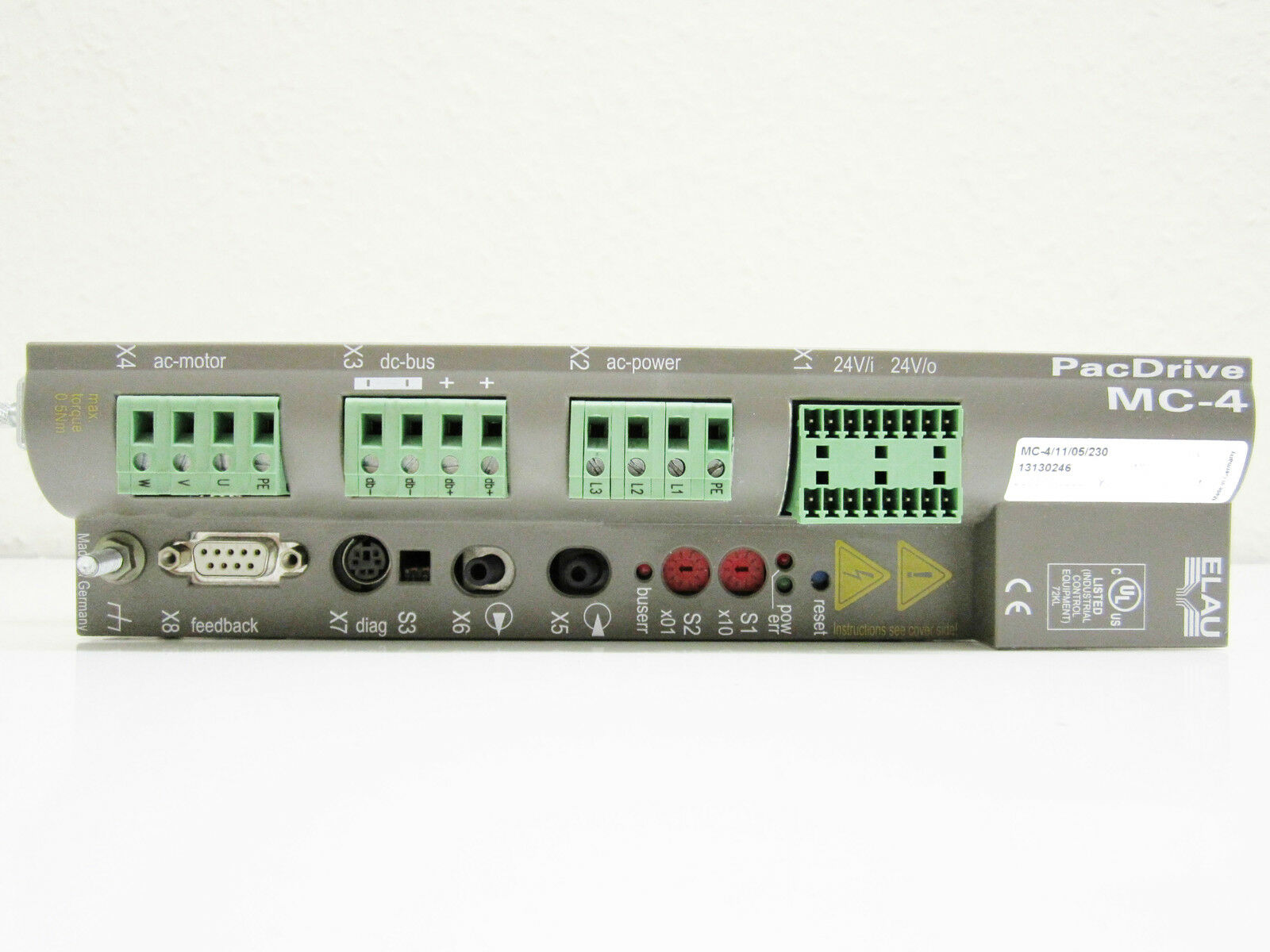

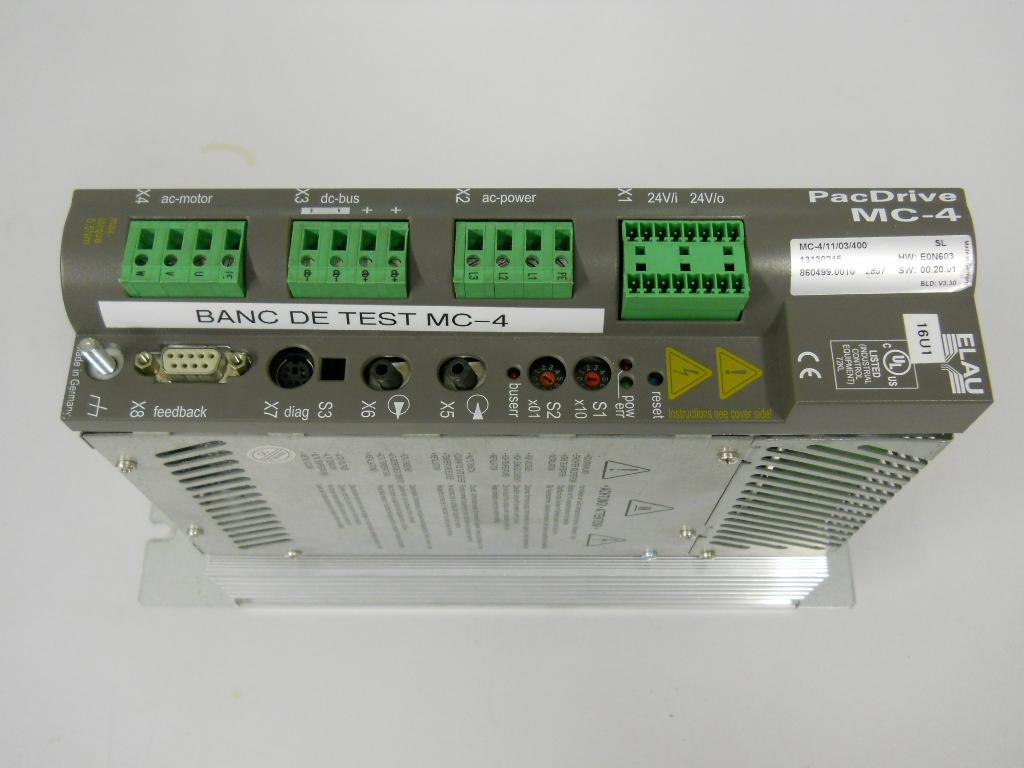

Серводвигатель mc 4 pacdrive

Это устройство предназначено для контроля одной оси. Конструкция состоит из устройства, создающего напряжения, и программного модуля, связь с контроллером pacdrive ps4 поддерживается посредством кабеля. Введение в использование при помощи электронного идентификатора. Надежность и эффективность - то, что полностью характеризует данную модель, она может работать с перегрузкой свыше 200%.

Для связи с другими элементами используется интерфейс SERCOS. Настенная установка, охлаждение естественной конвекцией или с помощью встроенного вентилятора, в зависимости от типоразмера. Модельный ряд в версиях для номиналов напряжения 230 и 400 В. Наибольший допустимый по условиям нагрева ток от 1,5 до 50 А. Сумма тока всех осей от 3,75 до 125 А. Мощность мотора в интервале от 1,1 до 34,6 кВт. Работа устройства при температуре от 5 до 45 °C (+10°C при условии снижения мощности).

Структура линии

Отличительной чертой этой системы является комплексная структура. Такая последовательность агрегатов обеспечивает непрерывный процесс действия всего механизма, состоящего из:

• устройств управления различных моделей;
• рассредоточенных серводвигателей, которые обеспечивают управление движением датчиков угла поворота;
• следящих приводов;
• устройств для регулировки частоты;
• SDK по программному обеспечению;
• специализированного вычислительного устройства с человеко-машинным интерфейсом.

Приспособление может работать в огромном интервале напряжения, что соответствует международному стандарту. Эта система имеет высокую степень востребованности во всем мире, так как выполняет колоссальное количество функций, облегчает жизнь, работает бесперебойно и правильно выполняет заданные поручения.

Все приборы, которые были представлены в этой статье, вы можете приобрести на официальном сайте компании АКС. Есть доставка по России и СНГ.
