панель оператора hmi

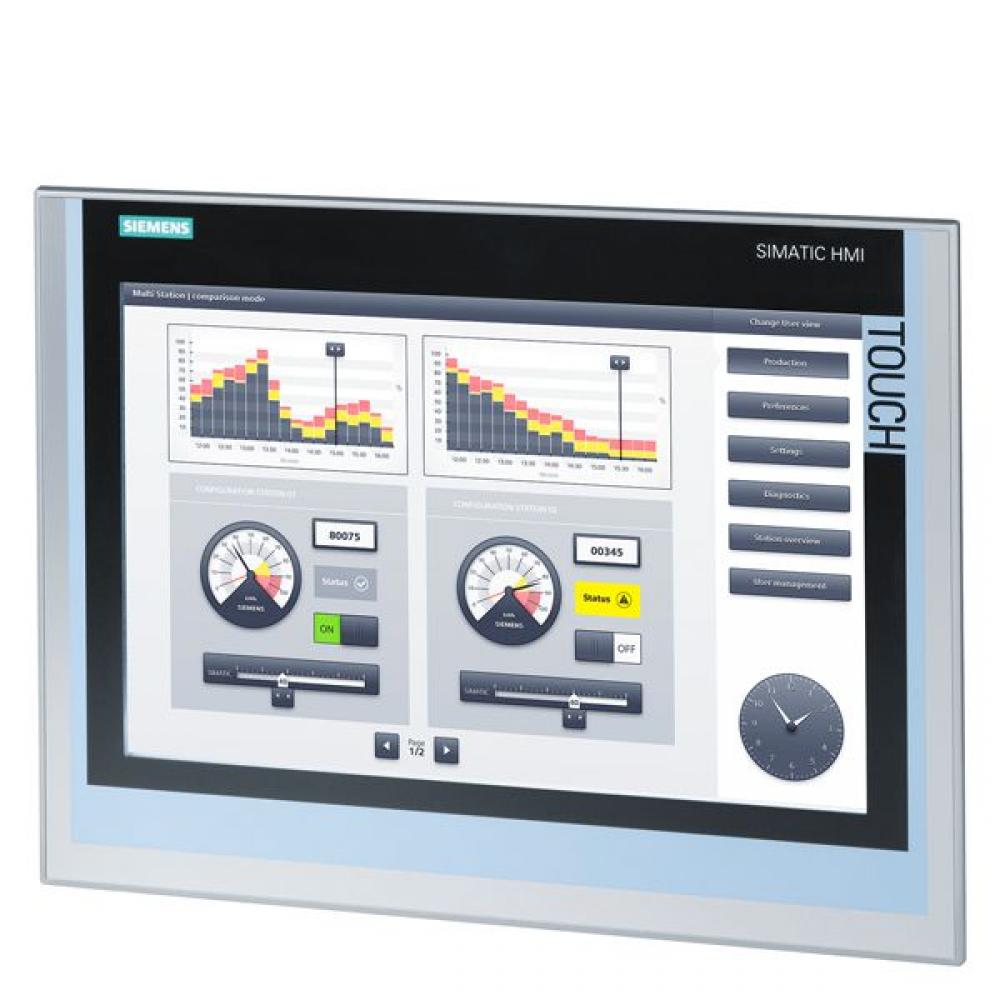

Панель оператора SIMATIC HMI используется для реализации высокопроизводительных приложений визуализации на уровне машинного оборудования. Высокая производительность, функциональность и многочисленные интегрированные интерфейсы обеспечивают максимальное удобство при работе с панелью. Давайте рассмотрим технические особенности и преимущества, которыми обладает панель оператора HMI.

Особенности панелей

Панель оператора SIMATIC Siemens HMI отличается новейшими технологиями, выдающимися характеристиками, а также интегрированной функциональностью и поставляются с высококачественными алюминиевыми рамками размером от 7 дюймов или больше.

HMI панели оператора Siemens легко интегрируются в портал TIA через WinCC. Эта инновационная инженерная структура представляет собой ключ к полной производительности Totally Integrated Automation. Устройства обладают яркими дисплеями в широкоэкранном формате. Их область визуализации на 40% больше, чем у обычных экранов: сложные рабочие дисплеи также могут быть четко отображены и разделены на разделы для управления приложениями и мониторинга приложений. Преимущества экранов Сименс:

• высокое разрешение;
• 16 миллионов цветов и широкий угол обзора до 170°;
• оптимальная читаемость информации;
• полное отображение технических процессов;
• минимальное потребление электроэнергии;
• долгий срок эксплуатации;
• возможность настройки яркости светодиодной подсветки.

В каталоге производителя Сименс можно подобрать панель оператора под любые условия работы. Например, для пищевой промышленности и производства напитков компания выпускает, устройства с передней панелью из нержавеющей стали, а для промышленных отраслей, где работа происходит в особенно суровых условиях окружающей среды, бренд предлагает полностью закрытые устройства с защитой от пыли и брызг в прочном алюминиевом корпусе с высокой степенью защиты по протоколу IP65.

Спецификации

Все устройства семейства SIMATIC HMI характеризуются одинаковым выдающимся набором функций независимо от выбранного размера устройства. Пользователь может выбрать любые сенсорные панели, представленные в ассортименте компании, с дисплеями от 7 до 22 дюймов, 5 клавиатур с дисплеями от 4 до 15 дюймов и одного комбинированного клавишно-сенсорного устройства с 4-дюймовым дисплеем.

Перечислим главные спецификации устройств:

• широкоэкранные дисплеи с регулируемой яркостью и высоким разрешением, размер экрана от 4 до 22 дюймов (опционально с сенсорным управлением или клавишами управления), большая площадь дисплея при той же высоте дисплея;
• регулируемая подсветка;
• расширенные возможности отображения для сложных экранов оператора и четкое разделение между мониторингом приложений и работой;
• простой ввод в эксплуатацию и быстрое обслуживание обеспечивают экономию средств и времени;
• в устройствах используются стандартные кабели для загрузки проектов через PROFINET (или интерфейс Ethernet);
• данные проекта и настройки устройства хранятся на системной карте, расположенной в панели, и обновляются автоматически. Системную карту можно использовать для переноса проектов в другие устройства;
• 100% защита от сбоев напряжения предотвращает потерю данных, сводит к минимуму простои и обеспечивает простую замену устройства без дополнительного оборудования или программного обеспечения. Панели аккумулируют достаточно энергии в случае сбоя питания, чтобы правильно завершить все активные записи без использования батареи, требующей интенсивного обслуживания;
• возможность диагностики всех узлов системы в сочетании с контроллерами SIMATIC;
• стандартизованный протокол обеспечивает скоординированное централизованное отключение ненужных потребителей энергии и запись значений измерения энергии;
• панели оператора могут использоваться во взрывоопасных зонах согласно UL CL.I, Div.2. Все устройства размером до 12 дюймов имеют сертификаты ATEX, GL, ABS.
• поддерживаемый диапазон рабочих температур: -30°C…+ 60°C.

Отметим, для эффективной работы оборудования, его нужно адаптировать к нестандартным средам. Что и сделали разработчики компании Siemens, выпустив на рынок высококачественные операторские панели.  У них довольно прочная конструкция, уменьшенное вентиляционное отверстие, защищающее от попадания внутрь пыли и брызг, поэтому они работают даже в экстремальных рабочих условиях.

Учитывая тренд к сокращению размеров приборов, панели стали компактны, обладают малым весом и отличаются простотой подключения к электрооборудованию. Их современное программное обеспечение работает без нареканий, задержек или подписаний.
