ПНЕВМАТИЧЕСКИЕ РАСПРЕДЕЛИТЕЛИ CAMOZZI И СПОСОБЫ ИХ УПРАВЛЕНИЯ

Пневмораспределители – одна из категорий продукции итальянской компании Camozzi – крупнейшего разработчика и поставщика продуктов в секторе пневматических технологий. Распределительные устройства относятся к ключевым компонентам пневмосистем, обеспечивая управление потоками сжатого воздуха. Компактное, но достаточно специфичное по своей конструкции устройство представлено широким ассортиментом в составе продуктов Camozzi. Это позволяет находить оптимальное решение для любых требований и условий эксплуатации.

Общая информация о пневмораспределителях

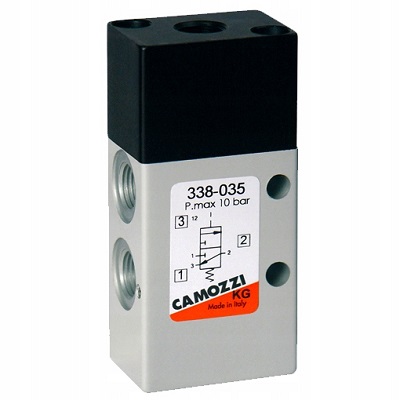

Принцип действия любого распределительного устройства в пневмосистеме заключается в управлении перемещением сжатого воздуха посредством изменения направления или прерывания движения воздушных потоков. По такому же принципу работают и пневмораспределители итальянского производителя, включая золотниковые Camozzi 338 035, 354-015-12 и любые другие модели.

Несмотря на многообразие решений, распределительные устройства ограничены возможным числом конструкций. То есть распределитель не может иметь бесконечное количество входящих линий или положений подвижного запорного элемента. В зависимости от модели к устройству подсоединяется не менее двух, но не боле пяти рабочих каналов, число которых соответствует количеству входных отверстий. Любая из линий предназначена для выполнения только одной рабочей операции:

• подвода сжатого воздуха;
• выпуска воздушной среды;
• выхлопа струи воздуха.

Управление движением воздуха производится, исходя из количества рабочих линий и позиций запирающего элемента. Непосредственно выбор распределительного устройства осуществляется в зависимости от требований пневматической системы.

Способы управления распределителями

Перенаправление воздушных потоков или прерывание их движения производится регулированием положения внутреннего запорного элемента. Подвижный толкатель приводится в действие одним из типов приводов. От вида приводного механизма во многом зависит конструктивное исполнение управляющей аппаратуры. С учетом этой особенности компанией Camozzi предлагается распределитель Camozzi с одним из следующих способов управления:

• пневматическим;
• электропневматическим;
• механическим;
• ручным;
• электромагнитным.

Электроуправление распределительными устройствами осуществляется с помощью соленоидов – устройств, состоящих из катушки индуктивности, которая при подключении к электропитанию инициирует возникновение магнитного поля. Посредством энергии магнитного поля подвижный запорный элемент распределителя перемещается, перекрывая/открывая проходные отверстия. Для разного типа пневмораспределителей подбирают соответствующий соленоид. Например, электромагнитная катушка Camozzi U72 с характеристиками напряжения 12 Вольт и мощности 5 Ватт может быть собрана с распределителями серий А, 3, 4, 9 и NA.

Устройства с электропневматическим управлением помимо соленоида оснащаются пружинным возвратом. Поэтому движение толкателя в одну сторону обеспечивается катушкой, а в обратную возвратной пружиной. Последняя интегрируется в конструкцию пневмораспределителя.

Вариант с механическим управлением предусматривает переключение плунжером, роликом либо роликовым механизмом с ломающимся рычагом. Конкретный тип приводного устройства зависит от потребной функциональности распределителя.

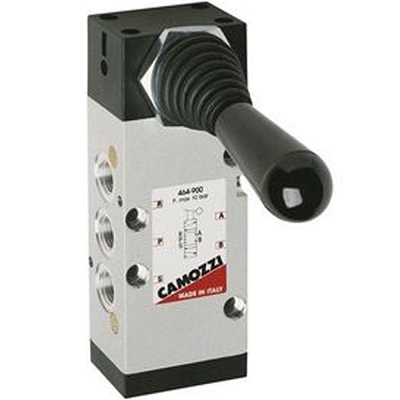

Самый простой способ управления – ручной – предусматривает использование одного из четырех вариантов переключающего механизма. В их числе кнопка, тумблер, замок и джойстик. Подобные решения в большинстве случаев применяются для небольших по своим габаритам распределителей.
