Пневматические цилиндры Festo – одни из основных компонентов пневмосистем, предназначенных для выполнении ряда технологических операций. На основе цилиндров изготавливают разные типы пневмоприводов. Подобные решения обладают множеством преимуществ. В их числе экономичность энергопотребления, простой монтаж, нетребовательное обслуживание, продолжительный ресурс службы. Несмотря на общую концепцию функционирования, пневмоцилиндры могут отличаться характеристиками, исполнением, конструкцией, областью применения. В зависимости от способа действия устройства бывают одно- и двухсторонними.

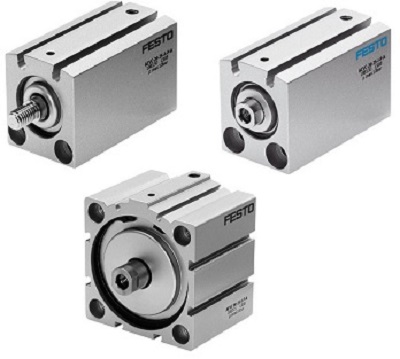

Пневмоцилиндры одностороннего действия
Пневматические цилиндры, как и вся пневмотехника, работают за счет усилий сжатого воздуха. Чтобы пневмооборудование и системы корректно работали, качество воздуха поддерживают на должном уровне. Поэтому для очистки от примесей и масел устанавливают фильтр Festo, а для удаления влаги используют специальные осушители. Подобные мероприятия положительным образом отражаются на работоспособности пневмоцилиндров как одно-, так и двухстороннего действия.
Конструкция цилиндра одностороннего действия обладает своими особенностями. Устройство имеет только один патрубок для подачи сжатого воздуха. Поступающая воздушная среда перемещает поршень в одном направлении и в этом направлении создается усилие в цилиндре. Если поршню необходимо вернуться в исходное положение, воздух вытесняется из цилиндра. Механическая пружина толкает поршень обратно в исходное положение. Здесь сделано вентиляционное/выпускное отверстие, поэтому при движении поршня во второй камере цилиндра не создается избыточного или низкого давления.
Преимущества такого решения:
- определенное положение в случае сбоев или отключения питания;
- уменьшенный расход воздуха;
- простое управление с помощью 3/2-ходового клапана.
Среди недостатков отмечают большую длину конструкции, зависимость максимальной длины хода от пружины, одностороннее действие усилия. Также негативными факторами являются уменьшение усилия за счет силы пружины и отсутствие в принципе постоянного усилия (зависит от хода).
Пневмоцилиндры двухстороннего действия
Цилиндр двухстороннего действия, в том числе стандартный пневмоцилиндр Festo DSBC, отличается своей конструкцией и внутренней организацией работы. Устройству требуется сжатый воздух для каждого направления движения. В цилиндрах этого типа усилие как в направлении выдвижения, так и в направлении втягивания создается с помощью сжатого воздуха. Самый простой способ приведения в действие цилиндра этого типа –использование 5/2-ходового клапана.
Преимущества цилиндра двухстороннего действия:
- накапливание усилия в обоих направлениях движения;
- возможность хода длиной несколько метров.
Отрицательная сторона подобного варианта состоит в использовании сжатого воздуха при каждом движении. Минусом также является отсутствие определенного положения в случае отказа сжатого воздуха. С учетом этих особенностей выбирают пневмоцилиндр, подходящий под требования эксплуатации.
