Промышленные микро ПЛК относятся к разряду эффективных средств промышленной автоматизации. Представляют собой модульную конструкцию, состоящую из связанных между собой функциональных блоков и плат. Характеризуются высокой производительностью, коммуникабельностью, широкой функциональностью, способностью работать как в автономном режиме, так и в составе комплексных систем управления.
Структура семейства

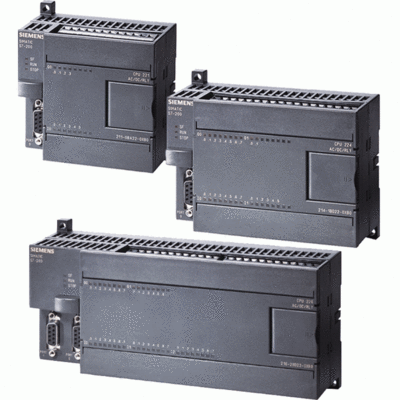

Промышленные микроконтроллеры модельного ряда s7-200 могут оснащаться разными моделями центральных процессоров (CPU 221, 222, 224, 226 и 226 XM), отличающихся емкостью памяти, габаритными размерами, наличием или отсутствием модулей расширения, числом входов выходов, скоростных счетчиков и портов связи. Поэтому комплектацию ПЛК производят в зависимости от требований конкретных задач автоматизации.
При построении автоматизированной системы управления также учитывают промышленные условия эксплуатации, на основании чего выбирают соответствующее исполнение устройства:
- Simatic S 7 200 – предназначен для работы в стандартных рабочих условиях;
- SIPLUS S7-200 – используется в сложных промышленных условиях.
В первом случае эксплуатация контроллера производится в диапазоне рабочих температур 0…+55 ºC при горизонтальной ориентации и 0…+45 ºC при вертикальной установке ПЛК. Максимальный параметр влажности не должен превышать 95%. Образование конденсата и присутствие агрессивных сред в окружающем пространстве не допускается.
Во втором случае сложные условия эксплуатации характеризуются расширенным диапазоном рабочих температур, составляющим -25…+55 ºC и -25…+45 ºC для горизонтального и вертикального способа монтажа соответственно. Величина влажности 5…95%. Допускается кратковременное появление конденсата. С учетом усиленного исполнения контроллера simatic цена на него по сравнению со стандартным вариантом несколько выше
Коммуникационные возможности
Одно из достоинств ПЛК S7-200 состоит в его исключительной коммуникационной способности, благодаря чему устройство управления легко интегрируются в комплексные промышленные системы предприятий.
Для обеспечения эффективного обмена данными и формирования распределенного способа ввода вывода используют следующие средства:
- встроенные в CPU порты связи;
- модули для коммуникации через промышленные сети Industrial Ethernet, Profibus DP, AS-Interface;
- приборы модемной связи.
Все модификации S7-200 имеют возможность увеличения функционала и коммуникационной способности. Поэтому все CPU (кроме CPU 221) в своем составе имеют шину, через которую могут подключаться цифровые, аналоговые, интеллектуальные и другие виды модулей расширения. Общее количество модулей расширения может составлять от двух до семи.
Подключение к промышленным сетям позволяет производить высокоскоростной обмен данными между всеми компонентами комплексной системы автоматизации. Подключение контроллера производится посредством коммуникационных модулей разного вида, зависящего от типа промышленной сети. Так, для Ethernet используют процессор CP 243-1, позволяющий производить коммуникацию со скоростью до 100 Мбит/с. Для Profibus simatic dp устанавливают модуль EM 277, посредством которого обмен данными производится с быстротой до 12 Мбит/с. При соединении с промышленной сетью AS Interface устанавливают высокопроизводительный процессор CP 243-2.
Для обеспечения модемной связи используют модем EM 241, который позволяет осуществлять программирование и настройку программ CPU22x на расстоянии, передавать SMS-сообщения, поддерживать работу контроллера в качестве ведущего/ведомого устройства, а также соединять удаленные CPU22x.
Таким образом, один микроконтроллер обладает способностью обмена информацией посредством нескольких промышленных сетей одновременно, а также может служить своеобразным шлюзом между разного рода связями.
