С появлением автоматизированных технологий управления эффективность производств неуклонно растет. Темпы этого роста напрямую зависят от функциональности управляющих средств. Поэтому разработка новых решений, поиск нестандартных подходов и внедрение инноваций имеют первостепенное значение. Именно такими принципами руководствуется корпорация Siemens при проектировании и производстве контроллеров серии Simatic S7.
Модельный ряд и типы исполнений
Технические возможности контроллеров находятся в прямой зависимости от функций, которые в них заложены. Создание универсального средства, способного управлять всем комплексом существующих технологий, не представляется возможным. Причина этому – огромное множество разноплановых производств в различных отраслях промышленности. В связи с разнородностью целевых задач, а также по причине постоянно растущих требований к результативности производств компанией Siemens были разработаны контроллеры simatic s7, представленные следующим модельным рядом:
- S7-300 (стандартная модель), S7-300С (компактная), S7-300F (с функцией автоматики безопасности в одной системе);
- S7-400 (стандартное решение), S7-400Н (с повышенной отказоустойчивостью), S7-400F/FH (с функцией противоаварийной защиты и безопасности);

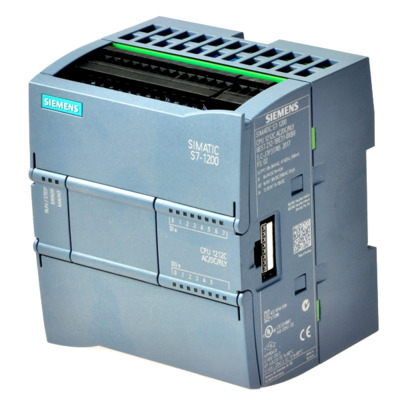

- S7-1200;
- S7-1500 (стандартное решение), S7-1500С (компактная модель), S7-1500F (с интегрированными функциями безопасности), S7-1500T (с расширенной поддержкой PLCopen).
В зависимости от сложности эксплуатации контроллеры выпускаются в нескольких исполнениях: для стандартных и тяжелых условий. Модели, предназначенные для использования в тяжелых промышленных условиях, имеют следующие маркировки: SIPLUS S7-300, SIPLUS S7-400, SIPLUS extreme S7-1200, SIPLUS extreme S7-1500. Подобные средства управления сохраняют свою работоспособность при появлении конденсата или льда на печатных платах и электронных компонентах. Они также остаются функциональными при наличии в воздушном пространстве химически, биологически и механически активных веществ. Подобный контроллер simatic способен работать в условиях расширенного диапазона рабочих температур, в том числе положительных и отрицательных температурных режимах.
Структура программируемых контроллеров
Несмотря на единую задачу автоматизированного управления производством, функциональность управляющих устройств Simatic может значительно отличаться. Область доступных задач напрямую зависит от исполнения, структуры и перечня интегрированных в контроллер модулей. Программируемые средства управления могут оснащаться следующими структурными компонентами:
- модулем центрального процессора (CPU);
- сигнальными модулями (SM);
- сигнальными платами (SB);
- технологическими модулями (TM);
- коммуникационными процессорами (CM/ CP); бывают классов BA (Basic), ST (Standard), HF (High Feature), HS (High Speed);
- системными блоками питания (PS);
- функциональными модулями (FM);
- блоками питания нагрузки (PM);
- четырехканальным коммутатором (CSM);
- интерфейсными модулями (IM).
В зависимости от конкретной модели контроллер siemens может иметь различную конструктивную основу. Для установки модулей управляющих устройств используют монтажные стойки simatic со встроенными шинами: параллельной Р-шиной и последовательной коммуникационной К-шиной. Стойки могут быть ориентированы как в вертикальном, так и в горизонтальном направлении. Фиксация компонентов в рабочее положение осуществляется винтами или шинными зажимами. Контроллеры, предназначенные для работы в тяжелых промышленных условиях, монтируются в специальные шкафы управления.
