Релейные модули от немецкой компании Phoenix Contact

Обеспечение надежности промышленного оборудования в автоматизации имеет решающее значение в связи с увеличением количества применяемых электронных компонентов. Поэтому одна из главных задач автоматизированных систем управления машинами и механизмами заключается в обеспечении быстрого обмена сигналами между системой управления и периферийно расположенными техническими устройствами. Для выполнения этого типа задач немецкой компанией Phoenix Contact были разработаны релейные модульные конструкции. Высокоэффективные решения представлены сериями интерфейсных устройств для универсального и специального применения.

Общая характеристика

Эффективный обмен сигналами между объектом и субъектом управления должен производиться с высокой степенью надежности, гарантированностью электрических характеристик и быстродействием. Поэтому все электробезопасные интерфейсные устройства, включая универсальный релейный модуль plc rsc 24dc и специализированные решения, должны обеспечивать:

• эффективное согласование сигналов разных уровней;
• высокую надежность гальванической развязки входных и выходных цепей;
• стабильную коммутацию вне зависимости от типа тока.

Релейные блоки Phoenix Contact представляют собой вставное модульное устройство с интегрированным реле электромеханического или полупроводникового типа. Первые виды блоков применяются в местах с высокими требованиями к коммуникации, а также при использовании различных типов контактов. В соответствии с современными требованиями они также должны обладать:

• высокой помехозащищенностью от воздействия внешних электромагнитных полей;
• стойкостью к кратковременным перегрузкам в случае коротких замыканий или скачках напряжения;
• хорошими коммутационными способностями;
• простым обслуживанием.

Второй тип интерфейсных устройств применяется в случае низкой мощности управляющего сигнала и высокой частоты переключения. Они также необходимы при повышенных требованиях к продолжительности срока службы, износостойкости коммутации без дребезжания контактов. Полупроводниковые блоки, включая модуль релейный plc rsc 230uc 21, незаменимы при наличии вибрационных и ударных нагрузок, а также при воздействии других неблагоприятных факторов.

Основные серии

Являясь своеобразным связующим звеном между оборудованием и системой управления, регулирования и сигнализации, интерфейсные блоки обеспечивают эффективное согласование сигналов по его уровню и мощности. В зависимости от назначения и технических особенностей релейных устройств немецкая компания предлагает следующие отдельные серии:

• RIFLINE complete;
• PLC;
• PR;
• DEK.

Семейство RIFLINE complete представляет собой комплексную систему реле, включающую четыре различных по конструкции серии RIF-0…RIF-4 – от одного замыкающего до четырех переключающих контактов. Системное решение объединяет в себе большой перечень функциональных принадлежностей. К ним относятся элементы для установки на DIN-рейку, вставные входные блоки и модули устранения помех, перемычки и материал для нанесения маркировки. В этом же семействе представлен таймер, при помощи которого из простого реле можно сделать реле времени с тремя различными функциями.

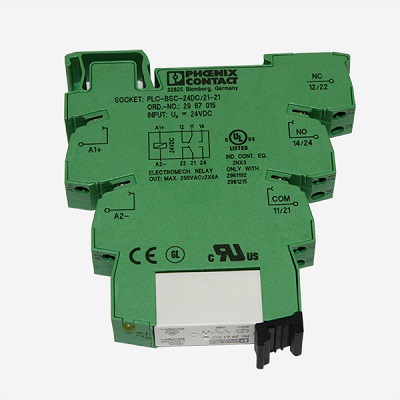

Семейство PLC – универсальное интерфейсное решение, предназначенное для широкого круга задач. Включает широкий перечень надежных устройств, в том числе релейный модуль plc rsc 24dc 21, обеспечивающих высокий уровень коммутации между средствами управления и разного рода машинами и механизмами. Это одни из самых компактных конструктивных исполнений, которые позволяют максимально экономить рабочее пространство. Модули оснащаются одним или двумя контактами и могут содержать как электромеханическое, так и полупроводниковое реле.

Модульная система серии PR включает базовый монтажный элемент на DIN-рейку, реле с фиксатором, помехоподавляющие блоки вставного типа, универсальные перемычки и элементы для маркировки. Помимо стандартного варианта с винтовыми зажимами семейство PR также включает базовые блоки для миниатюрных реле, оснащенные винтовыми креплениями.

Модельный ряд DEK выполнен в небольших габаритных размерах клеммного блока с толщиной всего около шести миллиметров. По сравнению со стандартными реле сопряжения толщиной 15 мм, это позволяет сэкономить до 60% монтажного пространства. Кроме того, представители серии DEK отличаются высокой эффективностью коммутации, удобством монтажа и эксплуатации. Это наилучшее техническое решение для промышленной развязки и преобразования выходных и входных цепей с любым уровнем напряжения.

На сайте ООО «А-К-С» представлены все основные виды релейных блоков, включая универсальный релейный модуль plc rsc 24dc 21 2966171, специальные решения для высоких пусковых и длительных токовых нагрузок, фильтровальные релейные блоки. В разделе каталога также можно выбрать электронное промышленное оборудование для систем автоматизации разного назначения и сложности.
