Резольверы – это электромагнитный датчик, предназначенный для обеспечения обратной связи по угловому положению ротора путем преобразования величины угла в двухфазное переменное напряжение синусно-косинусоидального вида. Представляют собой вращающийся трансформаторы, используемые, главным образом, в составе сервоприводов для легких, промышленных и тяжелых приложений. Данные, предоставляемые резольверами, характеризуют абсолютное положение вала за один оборот.
Конструктивные особенности
Резольверы Tamagawa, известные также как преобразователи двигателя, являются аналоговыми устройствами, осуществляющими непрерывную передачу электрических импульсов в течение одного полного оборота вала. Теоретическое разрешение односкоростного резольвера бесконечно. Благодаря простоте конструктивного исполнения и отсутствию встроенных электронных компонентов, датчик отличается большей прочностью по сравнению с другими устройствами обратной связи. Вращающиеся трансформаторы являются лучшим выбором, когда требуется надежная производительность в условиях:
- высоких температур;
- повышенных ударных и вибрационных нагрузок;
- загрязнения пылью;
- повышенного радиационного фона.
Резольвер представляет собой особый тип вращающегося трансформатора, который имеет очень простую конструкцию, состоящую из цилиндрического ротора и статора. Оба компонента выполнены с многощелевыми пластинами и двумя наборами обмоток. Два комплекта обмоток расположены в слоях под углом 90 градусов друг к другу. Как правило, они сконструированы и распределены в слоистой структуре с прорезями либо с переменным шагом поворота. И в том, и в другом случае распределение обмотки имеет синусоидальную форму.
Обмотки для односкоростного преобразователя создают одну полую синусоидальную и косиносоидальную кривую за один механический оборот. В свою очередь многоскоростной резольвер выдает несколько синусо-косинусоидальных кривых. Число скоростей зависит от размера преобразователя.
Принцип действия

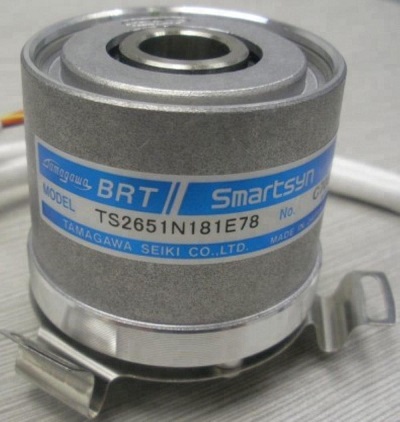

Любой вращающийся трансформатор, например резольвер ts2651n141e78, начинает работать при возбуждении его первичной обмотки. Эту функцию выполняет отдельное электронное устройство, активные компоненты которого инициируют возникновение колебаний. Главное назначение электроники, к которой подключены вторичные обмотки, состоит в преобразовании выходных сигналов резольвера. Отдельно расположенное электронное устройство, в качестве которого, как правило, используют аналогово-цифровой преобразователь, подключается при помощи кабеля. Работа резольвера определяется следующими функциональными рабочими параметрами:
- точностью;
- входным напряжением возбуждения;
- частотой выходного напряжения;
- максимальным входным током;
- коэффициентом преобразования выходного напряжения во входное;
- сдвигом фазы выходного напряжения от входного напряжения;
- нулевым напряжением.
Отсутствие в конструкции преобразователя полупроводников является одним из главных его преимуществ. Это обеспечивает высокую надежность работы в самых тяжелых условиях эксплуатации. Без встроенной электроники датчик резольвера способен выдерживать экстремальные температурные режимы, удары и вибрацию. Это делает его более подходящим в случаях, когда энкодеры могут выйти из строя. Резольверы служат отличной альтернативой как абсолютным, так и инкрементальным датчикам.
Область применения
Ввиду высокой надежности, ударопрочности и вибростойкости резольверы находят широкое применение в самых разных практических областях. Основными из них являются:
- обратная связь с серводвигателем;
- системы позиционирования связи;
- производства по добыче нефти и газа;
- обратная связь по скорости и положению на сталелитейных предприятиях;
- топливные системы реактивных двигателей;
- приводы летательных аппаратов;
- системы управления в военной технике наземного базирования;
- бумажное производство и т.д.
Несмотря на то, что резольверы – это электромеханические предшественники современных энкодеров, они являются лучшим решением для целого ряда ответственных и сложных задач.
