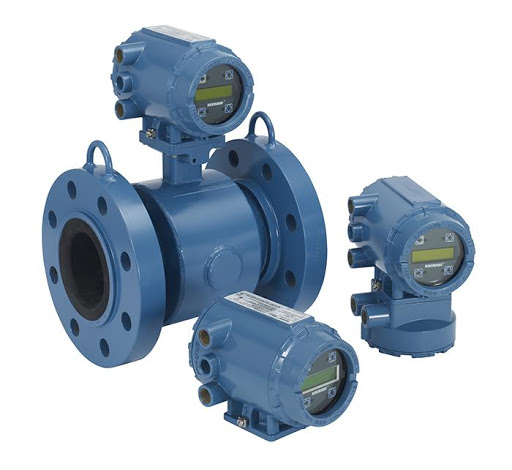

ROSEMOUNT 8700

Расходомеры позволяют определить количество потребляемого материала, находящегося в жидком состоянии. Ассортимент приборов Rosemount представлен расходомерами различной комплектации. Среди производимых модификаций встречаются как модели максимально простой конфигурации, позволяющие работать с небольшим количеством жидкости, так и устройства, ориентированы на масштабные промышленные объекты, к примеру бесконтактные расходомеры электромагнитные rosemount 8700.

Расходомеры Rosemount

Расходомер – это прибор, который способен проводить контроль за количеством использованного материала. Эти устройства используют не только в промышленных условиях (для определения объема необходимого сырья), но также и в бытовых целях. Чаще всего расходомеры, используемые в быту чаще называют счетчиками.

Американская компания Rosemount уже много лет занимается изготовлением и разработкой расходомеров различного назначения и принципа действия. Ассортимент компании составляют приборы:

•       радарные;
•       вихревые;
•       электромагнитные.

Все эти устройства позволяют выполнять мониторинг за системой бесконтактным способом, но при этом обеспечивают высокую точность измерений.

Принцип действия

Основу конструкции прибора rosemount 8700 электромагнитного действия составляет преобразователь и датчик расхода. Датчик имеет вид трубы, изготовленной из нержавеющей стали, и прикрепленных к ней методом приваривания фланцев. Эта часть прибора монтируется непосредственно в трубопроводную систему. Комплектацию завершают две катушки и электроды (2 шт.), которые имеют независимое от трубы крепление. Электроды и катушки имеют корпусную защиту, сделанную в виде полуцилиндра. Образованный защитный корпус представляет собой площадку для крепления к преобразователю. Преобразовательный блок, в свою очередь, также имеет сложную конструкцию. Она состоит из электронного блока, локальных интерфейсов, клемм, а также элементов входа и заземления.

Принцип работы расходомера основан на действии закона Фарадея. Его учение об электромагнитной индукции позволило создать измерительный прибор для определение объема исследуемого материала путем образования электромагнитного поля в сечении трубопровода. Обязательным элементом  исследуемого вещества является его возможность к электропроводности. Электромагнитное поле образовывается с помощью катушек, а транспортируемая в водопроводной системе жидкость выступает в роли проводника электрического тока.

Особенности

Расходомеры rosemount 8700 предназначены для измерения жидкостей с электропроводностью не менее 5 мкСм/см. Материалы, используемые для изготовления этих приборов имеют дополнительную степень очистки, поэтому их рекомендуется использовать не только на промышленных объектах, но и также в качестве комплектующих различного санитарно-гигиенического оборудования и медицинских устройств. Кроме того, эти приборы обладают устойчивостью к воздействию агрессивных веществ и могут быть использованы в качестве измерительных приборов этих материалов.

Расходомеры серии 8700 имеют широкую модификацию систем подключения. В зависимости от модели, это могут быть как фланцевые элементы, так бесфланцевые. Несомненным преимуществом устройств является то, что они не могут влиять на скорость или характер движения сырьевой базы, так как не имеют движимых элементов в своей конструкции.
