SEPAM s60 SCHNEIDER ELEKTRIC

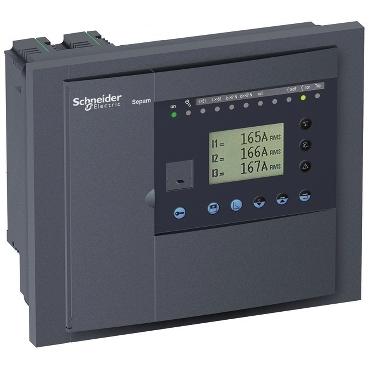

Одним из направлений развития производства Schneider Electric является разработка и поставка на потребительские рынки устройств для распределения среднего напряжения, защиты и автоматизации. Цифровая защита по току и напряжению представлена реле Sepam s60 и еще рядом моделей этой серии. Все механизмы поставляются для защиты трансформаторов, электродвигателей, генераторов, а также для распределения энергетических сетей в промышленных системах и подстанциях разных уровней напряжения.

Основные функциональные возможности

Устройство Sepam 60 контролирует подачу электропитания, отслеживает готовность подключенных установок к работе. Согласно техническим регламентам реле выполняет функции:

защиты от замыкания на землю всех подключенных в энергетическую систему механизмов;

контроля синхронизации между соединенными сетями;

измерения коэффициента гармоник напряжения и тока для определения качественных показателей по поступающей энергии;

обеспечения независимого управления оборудованием, благодаря наличию 28 вводов и 16 выводов;

вывода мнемосхем, чтобы обеспечить местное управление выключателем;

дистанционного управления и диагностики подконтрольных систем;

программированного ввода всех параметров и настроек.

Все эти функции успешно применяются с помощью программного обеспечения SFT 2841, в который интегрирован редактор логических уравнений. Кроме всех перечисленных характеристик, реле быстро вводится в эксплуатацию с помощью съемного картриджа быстрого ввода. Также устройство имеет резервное питание для переключения на него в случаях аварийных ситуаций.

Устройство реле

Приборы к потребителю поставляются в заводской упаковке с техническим паспортом. В паспорте краткое описание порядка установки прибора с памяткой по эксплуатации для операторов. Защита sepam 66 состоит из:

базового блока с картриджем;

аварийного блока питания;

этикетки с информацией о базовых данных: номера серии, номера по каталогу, модель интерфейса;

красного и зеленого светодиодного индикатора рабочего состояния;

двадцати контактного разъема для подключения модулей и вспомогательного оборудования;

рабочего заземления.

Дополнительное оборудование заказывается индивидуально по необходимости. Это могут быть: модули, кабели, разъемы.

Монтажные условия

Базовый блок sepam 60 устанавливается "заподлицо" с помощью пружинных зажимов на опорную плату, поверхность которой должна быть плоской и жесткой. Правильность подключения обеспечивается расцветкой разъемов. Соединительные кабели предлагаются с кольцевыми и вилочными наконечниками.

Монтажные работы выполняются обученными специалистами после внимательного изучения инструкции. Все работы производятся в состоянии отключения от сети питания и начинаются монтажные работы с установки заземления и устройств защиты.

Параметры Sepam устанавливаются с помощью программного обеспечения SFT 2841. Для ввода программы в действие предусматривается использовать два пароля из четырех цифр.

Техническое обслуживание необходимо проводить по указаниям технической инструкции или при появлении индикации о неисправностях. В нормальном рабочем состоянии индикаторы не подают сигналов. При незначительных отклонениях сигнальная лампа подает мигающие сигналы, аварийное состояние оборудования сопровождается непрерывным световым сигналом.
