ТВЕРДОТЕЛЬНОЕ РЕЛЕ SCHNEIDER ELECTRIC

Твердотельные реле Шнайдер Электрик предназначены для работы в диапазоне токов от 2 до 125 А и напряжений - 4… 32 В постоянного тока, 90… 280 В переменного тока.

В твердотельных реле используется полупроводниковая технология - тиристоры и транзисторы - для переключения токов до сотен ампер. ТТР имеют более высокую скорость переключения, чем электромеханические реле, и полностью гальванически изолированы.

Серия состоит из нескольких групп реле SSL, SSM, SSP, SSRP и SSRD.

Принципы работы, предназначение и сфера использования релейных модулей напряжения французского производителя Schneider Electric

Преимущества перед электромеханическими релейными модулями:

•         маленький размер;
•         полное отсутствие рабочего шума;
•         высокая скорость переключения;
•         более длительный срок службы за счет отсутствия механического и электрического износа;
•         выходное сопротивление не меняется в течение всего срока службы (контакты не окисляются);
•         отсутствие перенапряжения при переключении;
•         отсутствие искр, что позволяет использовать устройство во взрывоопасных и пожарных установках;
•         меньшая чувствительность к внешним условиям, например к вибрациям, магнитным полям, влажности и пыли в воздухе.

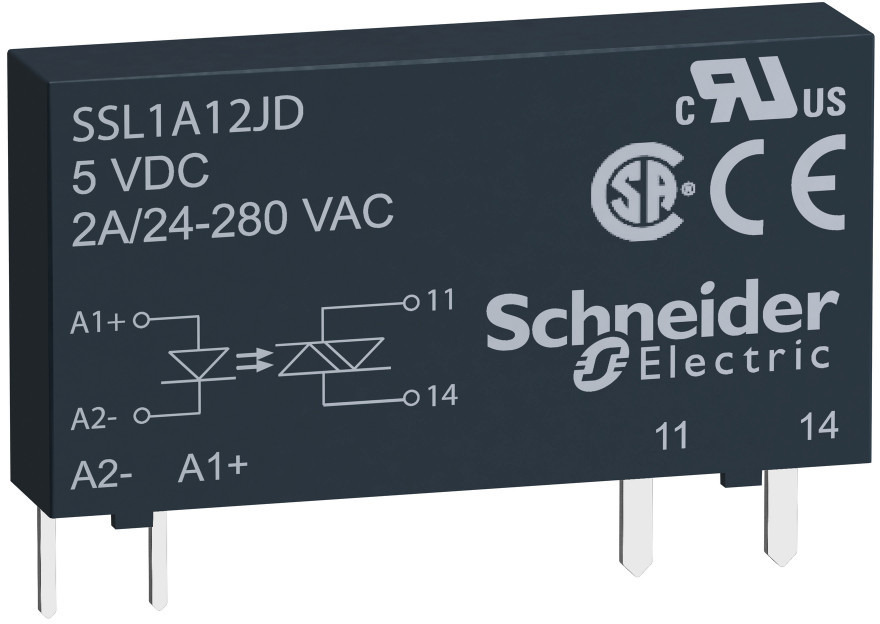

Тонкие твердотельные релейные механизмы

Твердотельное реле Schneider имеют разные конфигурации входного и выходного напряжения и используются для переключения цепей переменного и постоянного тока. Их характеристики:

•         реле шириной 5 мм, гнездо шириной 6,3 мм;
•         широкий выбор розеток напряжением от 5 до 60 В и напряжением от 110 до 230 В.

Модульные твердотельное реле Schneider Electric предоставляют пользователям беспрецедентную модульность и экономичную комбинацию размеров и номинального тока. Их особенности:

•         предложение включает одно- и двухканальные реле
•         оригинальная конструкция корпуса с защитой IP20
•         встроенный обогреватель не имеет горячих металлических поверхностей, к которым можно прикасаться, что повышает безопасность использования.
•         простая установка на стандартную DIN-рейку 35 мм с фиксирующей защелкой; подключение проводов к винтовым клеммам
•         случайное переключение индуктивных нагрузок и отключение при переходе через нуль для резистивных нагрузок.

Мощные твердотельные реле SSP, SSRP и SSRD

Трехфазные силовые реле идеально подходят для тяжелых условий эксплуатации и тяжелой промышленности.

Schneider-Electric-Zelio-твердотельное реле предназначен для коммутации силовых цепей, панельного монтажа, радиатора и DIN-рейки. К основным особенностям механизмов относятся:

•         номинальная нагрузка - до 125 А
•         не требуется внешняя защита от переходных процессов
•         светодиодные индикаторы состояния входа
•         случайное срабатывание для переключения индуктивных нагрузок и срабатывание при переходе через нуль для переключения резистивных нагрузок.

Напоминаем, что полупроводниковое реле - это электронное устройство без движущихся механических частей, которое используется для включения и выключения цепей высокой мощности с использованием низкого напряжения, подаваемого на клеммы управления. SSR содержит датчик, который реагирует на вход (управляющий сигнал) и твердотельную электронику, включая цепь высокой мощности. Этот тип реле может использоваться в сетях переменного и постоянного тока.
