УПРАВЛЕНИЕ И ВВОД В ЭКСПЛУАТАЦИЮ С ПОМОЩЬЮ БАЗОВЫХ ПАНЕЛЕЙ ОПЕРАТОРА BOP-2

В процессе установки, подключения и эксплуатации преобразователей или других типов приводов необходимо техническое средство для ввода и индикации. Для выполнения подобного рода действий компания Siemens разработала базовые операторские панели, позволяющие устанавливать рабочие параметры преобразователя после его соединения с управляющим модулем. Панель оператора серии BOP-2 – одно из простых и одновременно функциональных решений, обеспечивающих удобное управление, настройку и наблюдение за работой приводов.

Назначение и конструкция

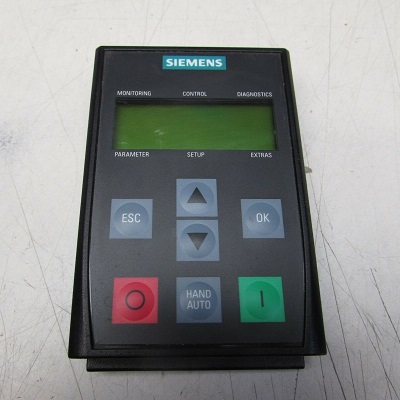

Оперативное реагирование на рабочие ситуации позволяет своевременно решать задачи систем автоматизации. Базовая панель оператора bop 2 разработана для расширения интерфейсных и коммуникационных возможностей инверторов Sinamics. Она способна автоматически распознавать все варианты блоков управления этой линейки преобразователей. Операторская панель, предложенная немецкой компанией, является именно тем техническим средством, которое обеспечивает оперативное управление приводным оборудованием. Малогабаритное, простое в использовании с достаточным набором функций устройство служит эффективным рабочим интерфейсом для оператора. Базовая панель состоит из следующих основных компонентов:

• семь кнопок управления;
• двухстрочный дисплей;
• деблокиратор;
• RS232 порт.

На обратной стороне корпуса управляющего модуля имеются места для винтов крепления в дверцу и информационная табличка. Важной особенностью BOP-2 является отсутствие внутреннего источника питания. Оно обеспечивается непосредственно от блока управления через интерфейс RS232. При этом все полученные данные сохраняются в энергонезависимой памяти.

Клавиатура управления предназначена для выполнения различных функций. Нажатием на прямую навигационную клавишу можно выбирать пункты меню, изменять рабочие параметры, устранять неисправности, переключать в автоматический или ручной режим управления. Простой, понятный интерфейс оператора гарантирует оперативное реагирование, быструю настройку и ввод в эксплуатацию частотного преобразователя.

Аналогичным образом работает панель оператора базовая bop Micromaster 4. Устанавливается как опция для преобразователя Micromaster и обеспечивает доступ к его параметрам. Является эффективным средством для управления и настройки.

Основные функции базовой панели

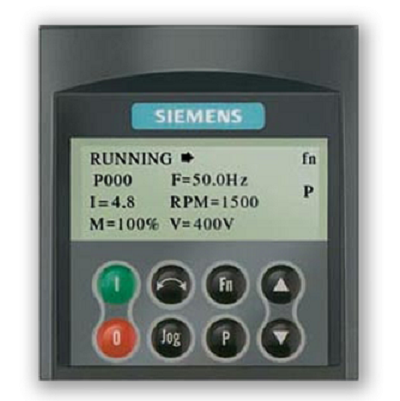

Активизация встроенных в операторскую панель опций производится с помощью соответствующих навигационных клавиш. Поэтому до начала работы каждый специалист должен изучить инструкцию и ознакомиться с их назначением. В зависимости от места установки панели компанией Siemens предлагаются различные модификации управляющих модулей с разным набором опций, клавиатурой и конструктивным исполнением. Так, базовая панель оператора для частотного преобразователя Micromaster 440 имеет восемь клавиш, выполняющих следующие функции:

• запуск двигателя;
• остановка двигателя: однократное нажатие кнопки останавливает преобразователь, двукратное нажатие (или однократное длительное) вызывает свободный выбег двигателя до состояния покоя;
• реверс: обеспечивает изменение направления вращения двигателя;
• периодический режим работы двигателя: запускает вращение двигателя с предустановленной частотой шага;
• функции: двухсекундное нажатие этой кнопки вызывает отображение дополнительной информации, включая выходной ток, частоту, напряжение, а также напряжение промежуточного контура постоянного тока;
• доступ к параметрам;
• увеличение/уменьшение показанного на дисплее значения; изменение параметров производится путем нажатия на одну из кнопок с соответствующей стрелкой.

Видимая простота управления наряду с наличием основных пользовательских опций позволяет получать целый комплекс практических преимуществ. К ним относятся простой ввод в эксплуатацию, быстрое обнаружение и устранение ошибок, высокая прозрачность рабочих процессов, удобный интерфейс с простой и понятной навигацией. Помимо этого базовая панель оператора отличается легкостью монтажа, компактностью, приятным дизайном.
