Векторный ПЧ

При выборе частотника одним из самых важных критериев является метод регулирования. По методу регулирования все частотные преобразователи можно разделить на две группы:

• скалярные;
• векторные.

Скалярные частотники дешевле, они вполне подходят для управления несложным оборудованием. А вот преобразователи частоты векторного типа имеют уже более обширный функционал. Они способны контролировать не только напряжение и частоту, но и магнитный поток. Это дает для устройства новые возможности. К примеру, частотник с векторным способом управления может управлять моментом двигателя и скоростью. Но и стоимость векторных частотных преобразователей на порядок больше.

В отличие от скалярного, в векторном преобразователе применяется математическая модель двигателя. Помимо поля статора объектом управления становится еще и поле ротора. Кроме того, учитывается их взаимодействие. Кроме тока преобразователя и выходной частоты применяется и фаза выходного тока. Благодаря этому регулирование скорости является почти безынерционным.

Где используются векторные преобразователи?

Векторные и скалярные частотники находят свое применение в одних и тех же областях. Однако существуют случаи, когда использование устройств векторного типа все же является более предпочтительным.

Такие частотники лучше использовать в системах позиционирования и в быстродействующих системах. Речь идет о лифтах, станках, специальных механизмах и другом оборудовании.

Векторные преобразователи частоты для электроприводов, которых необходимо обеспечение высокого момента на низких скоростях. Устройство этого типа более широкого применяется в полиграфии, в сфере металлообработки, в компрессорах, в оборудовании, которое фасует и упаковывает товары, в промышленных стиральных машинах.

Частотники векторного типа используется в оборудовании, где нужен широкий диапазон регулировки скорости, а также там, где необходимо управление моментов на валу. Также преобразователи с данным типов управления необходимы в тех случаях, когда нагрузка меняется в процессе использования на одной частоте.

Назначение векторных частотников

В целом, предназначение векторных и скалярных преобразователей почти одинаковое. Но некоторыми двигателями векторные частотники управляют более точно.

Но и те, и другие частотники предназначены для:

• управления двигателем на всех этапах, от запуска и остановки;
• защиты оборудования;
• контроль момента нагрузки, регулирование скорости в широком диапазоне;
• экономии электроэнергии.

Преимущества и недостатки векторных преобразователей

Векторные частотники имеют ряд существенных преимуществ. Например, регулировка скорости таких частотников очень точная. Частотные преобразователи векторного типа гарантируют высокий КПД двигателя, а также контролируют момент на валу.

Эти устройства обеспечивают плавный ход на малых частотах. Кроме того, они дают расширенный диапазон регулирования на номинальных моментах. Векторные частотники реагируют на изменения нагрузки и обеспечивают хорошее быстродействие системы.

Однако есть у векторных преобразователей и свои минусы. С помощью этих устройств нельзя осуществлять групповое управление. Для таких целей подходят только скалярные частотники. По сравнению с устройствами скалярного типа, колебание скорости при постоянной нагрузке у векторных частотных преобразователей выше. Для работы векторных частотников требуется как можно более полные сведения о характеристиках двигателя, а также большая быстрота вычислений. Кроме этого, частотные преобразователи с векторным типов управления достаточно дорогие.

Какой векторный частотник купить

Сегодня рынок полон большим количеством разнообразных моделей частотных преобразователей, в том числе и векторных.

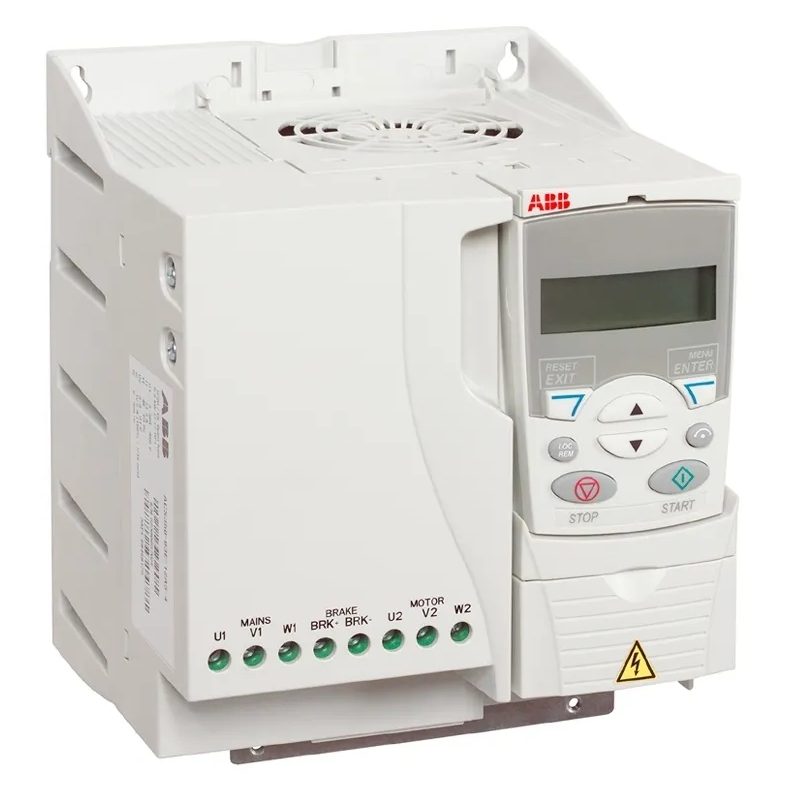

Одна из самых известных компаний, которые занимаются производством частотников – это компания ABB. ПЧ АВВ известны высоким качеством своей сборки, отличными характеристиками. В ассортименте этой фирмы присутствуют и бюджетные, недорогие модели.

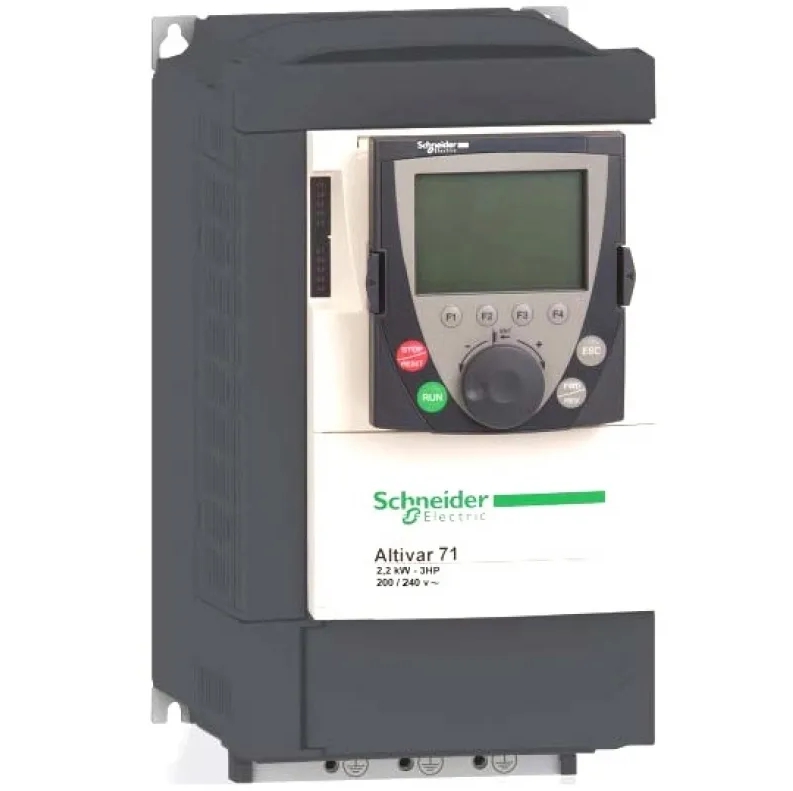

Крупная французская фирмы Schneider также имеет в своем каталоге обширный выбор частотников. ПЧ шнайдер электрик – это надежность и качество, благодаря чему эти частотники пользуются немалым спросом среди покупателей. В ассортименте Schneider особенно выделяется линейка ПЧ альтивар.

Приобрести частотные преобразователи от разных брендов по приемлемой цене вы можете в интернет-магазине FGR. У нас вы найдете оборудование высокого качества по умеренной цене. У нас большой ассортимент, есть, в том числе и atv пч и многие другие модели частотников. Мы закупаем продукцию напрямую у производителей, именно поэтому мы можем предложить для покупателей более приемлемую ценовую политику. Работает доставка по территории России.
